高速電路板

高速電路板 - RO4350B 和 FR4 混壓PCB

高速電路板

高速電路板 - RO4350B 和 FR4 混壓PCB

  • RO4350B 和 FR4 混壓PCB
    RO4350B 和 FR4 混壓PCB

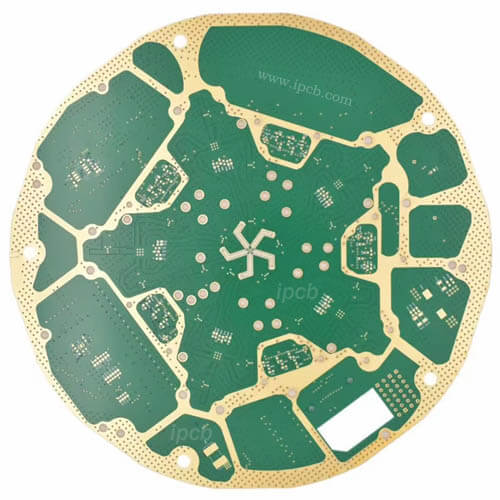

    品名:Rogers RO4350B和FR4高頻混壓板

    基板:羅傑斯RO4350B + FR-4 IT80A

    介電常數:3.48

    層別:4L

    成品板厚:1.2mm

    鍍銅厚度:1oz(35 μ m)

    最小線寬/線距:4mil/4mil

    表面處理:化學金

    產品應用:環境檢測儀器

    產品說明 技術資訊

    iPCB Circuits Limited主要製造高頻PCB、微波PCB、雙面FR-4 PCB多層FR-4 PCB的生產。 應用的產品包括各類電子產品及功分器、耦合器、合路器、功放、基站、3G天線、4G天線、5G天線、雷達微波、主基板f4b、(聚四氟乙烯、Rogers、Taconic)高頻PCB的專業生產經驗 ,FR4 PCB,鋁基板PCB。 介電常數2.2-20材料隨時備貨,及時提供高頻微波PCB與FR4 PCB服務。

    ro4350b 和 FR4混合PCB

    RO4350B 和FR4 混合PCB印刷電路板


    iPCB的理念:誠信、敬業、務實、創新

    iPCB Circuits Limited(iPCB®)一直以“不懈追求完美,竭誠為客戶服務”為企業宗旨,以優質、快捷的交貨、優質的售後服務和高水平的職業道德取勝客戶好評。


    我們的產品包括

    高精密的FR4 PCB、高頻PCB、PTFE PCB、聚四氟乙烯PCB、f4b-2 PCB、Rogers PCB、RF PCB、PCB樣品、4層Rogers高頻混合PCB

    Rogers 和 Isola 製成的高頻 PCB

    羅傑斯 RO3006,RO4003,RO4350B,RO4533,RT5880,RO6002,RO6010

    Isola Fr408,370hr


    FR4與高頻PCB加工說明:

    1、iPCB供應的常用高頻PCB板有Rogers系列、Taconic系列、高頻微波PCB、Teflon PCB和PTFE PCB

    2、iPCB的普通股為Rogers 4000系列:RO4350B / ro4003c 厚度:0.254 0.508 0.762

    3、高頻PCB板無iPCB庫存的交貨日期需與高頻PCB板供應商確認,有庫存的供應商交貨期為1-5天,無庫存的交貨期為與供應商確認。

    4、所有高頻板都可以與FR4板混合,pp.Rogers 4000系列可以合成RO4350Bpp的FR4複合板。

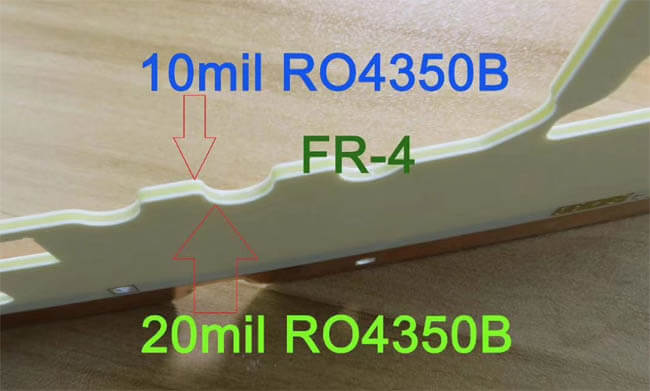

    10mil ro4350b + 20mil ro4350b

    10mil RO4350B + 20mil RO4350B

    1、羅傑斯PCB、高頻PCB材料:

    RO4003C、RO4350B、RO4360、RO4533、RO4535、RO4730、RO4232、RO4233、RO3003、RO3006、

    RO3010、RO3035、RO3203、RO3206、RO3210、RO3730、RO5780、RO5880、RO6002、RO3202、RO6006


    2、Taconic PCB材料型號如下:

    TLY-5A TLY-5 TLY-3 HT1.5 TLX-0 TLX-9 TLX-8 TLX-7 TLX-6 TLC-27 TLE-95

    TLC-30 TPG-30 TLG-30 RF-30 TSM-30 TLC-32 TPG32 TLG-32 TLG-34 TPG35 TLG-35

    RF-35 RF-35A RF-35P RF-41 RF-43 RF-45 RF-60A CER-10


    3、Arlon高頻PCB材料如下:

    AD255C03099,AD255C06099,AD255C04099,AD300C03099,AD300C04099,AD300C06009,TC600,

    AD250C02055C,TC350,MCG300CG,DCL220,CUCLAD 217LX,CUCLAD 250GX,ARLON 55NT


    4、旺菱和泰興高頻PCB的材料如下:

    F4BK225 F4BK265 F4BK300 F4BK350 F4BM220 F4BM255 F4BM265 F4BM300 F4BM350


    使用FR-4玻璃纖維布作為增强資料,樹脂體系為環氧樹脂而且阻燃等級為UL 94V-0的基材都是FR-4,根據Tg值進行劃分為低Tg、中Tg和高Tg板材。

    在電路板業界,通常把135℃左右Tg的FR-4歸為低Tg板材; 把150℃左右Tg的FR-4為中Tg板材; 把170℃左右Tg的FR-4歸為高Tg板材。

    如果PCB加工時壓合次數多、或PCB層數多(超過14層)、或焊接溫度高(≥230℃)、或工作溫度高(超過100℃)、或焊接熱應力大(如波峰焊接),應選擇高Tg板材。


    FR-4

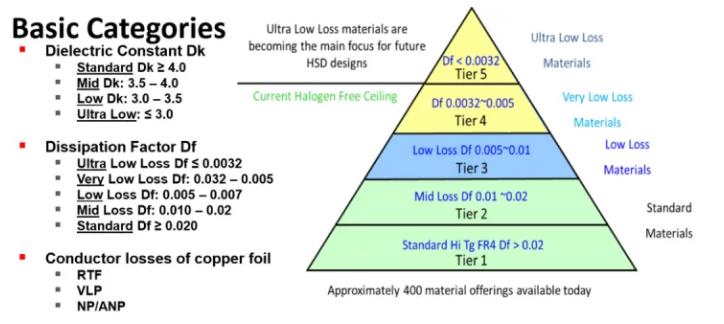

    在高頻高速電路板時,FR4可以分為:

    普通損耗FR-4 材質(Df≥0.02)

    中損耗FR-4 材質(0.01

    低損耗FR-4 材質(0.005

    超低損耗FR-4 材質(Df<0.005)

    品名:Rogers RO4350B和FR4高頻混壓板

    基板:羅傑斯RO4350B + FR-4 IT80A

    介電常數:3.48

    層別:4L

    成品板厚:1.2mm

    鍍銅厚度:1oz(35 μ m)

    最小線寬/線距:4mil/4mil

    表面處理:化學金

    產品應用:環境檢測儀器


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。
