  • 6L 快閃記憶體卡
    6L 快閃記憶體卡

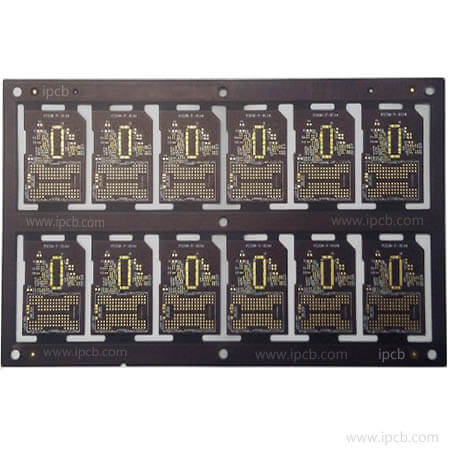

    品名: 6L 快閃記憶體卡

    基板 : isola FR-408

    層別:2+2+2 HDI

    成品板厚 : 0.3mm

    鍍銅厚度 : 0.5 oz (18μm)

    表面處理化學金

    最小線寬/ 線距 : 2.5/2.5 mil  ( 40 / 40 μm )

    孔徑: 雷射孔= 0.075mm,  機械孔= 0.1mm

    產品應用 : 快閃記憶體卡


    Product details Technical specification

    Micro SD 卡是一種非常小的閃存卡。 它的格式起源於 SanDisk。 它最初被稱為T-Flash,後來更名為trans flash。 之所以改名為micro SD,是被SD協會(SDA)採納的。 SDA採用的其他存儲卡包括Mini SD和SD卡。


    Micro SD主要用在手機上,但由於體積小,存儲容量越來越大,已被用於GPS設備、便攜式音樂播放器和一些閃存盤中。 它的體積為 15mm x 11mm x1mm,幾乎是指甲蓋那麼大。 是目前最小的存儲卡。


    Micro SD 也可以通過 SD 轉接卡連接到 SD 卡插槽。 目前,microSD卡提供128MB、256MB、512MB、1g、2G、4G、8g、16g、32g、64g、128G容量(在MWC 2014世界移動通信大會期間,閃迪打破了存儲卡的傳統,最大容量為64GB, 並正式發布了128GB容量的micro SD XC存儲卡。

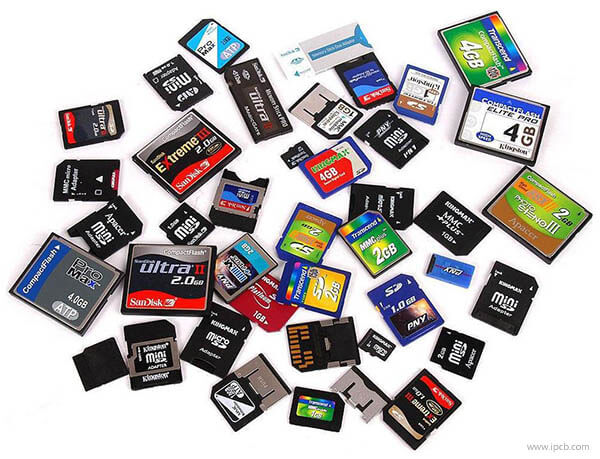

    微型 SD 卡

    微型 SD 卡


    SD卡PCB設計注意事項:

    1、注意項目編號和PCB名稱的準確性。項目編號和PCB名稱包括原理圖名稱、原理圖下的schmetic文件名、原理圖右下角的文檔說明部分。原理圖中沒有網絡連接的引腳應該交叉。如果之前有網線連接器,刪除網絡名稱後,仍然有網絡名稱,如net-xxx。此時DRC會報錯,需要徹底刪除引線並交叉

    2、PCB生產需要導出的文件包括Gerber文件和麵板圖。注意打開請求中要註明的材料要求。

    3. SD卡排版,文件按實際需要放置。為保證文件的準確性,應採用坐標定位。注意主控和閃光燈不要靠近邊緣,至少要預留0.5mm的空間用於生產。

    4、導出CAD文件到工程管理器,後綴為DXF,注意單位為mm。

    5、首先要搞清楚每條信號線的主次關係。主要信號線是CLK和VSD。一般來說,CLK信號線需要用地線或land包圍。

    6. 地線信號全部佈線完成後,鋪銅並觀察使焊盤盡可能大,信號線間距盡可能小,以擴大焊盤。頂層和底層的地面應可靠連接。如果兩側有銅片,則應鑽更多的孔進行連接。

    7、對於測試點,盡量將測試點分佈在平衡狀態,間距要一致,這樣比較固定。



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: 6L 快閃記憶體卡

    基板 : isola FR-408

    層別:2+2+2 HDI

    成品板厚 : 0.3mm

    鍍銅厚度 : 0.5 oz (18μm)

    表面處理化學金

    最小線寬/ 線距 : 2.5/2.5 mil  ( 40 / 40 μm )

    孔徑: 雷射孔= 0.075mm,  機械孔= 0.1mm

    產品應用 : 快閃記憶體卡
