  • 6L HDI 通訊產品
    6L HDI 通訊產品

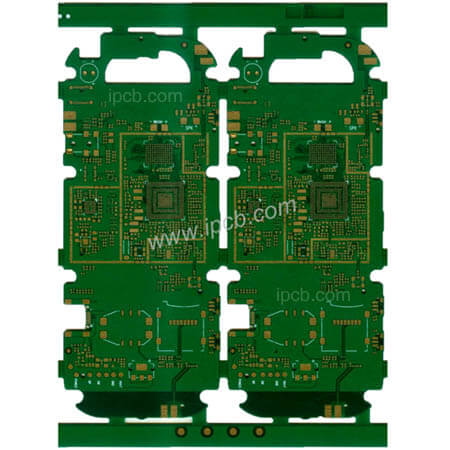

    品名: 6L HDI 通訊產品

    層別 : 6L

    基板 : 聯茂IT150

    疊構 : 2+2+2 HDI PCB

    成品板厚:0.8mm

    鍍銅厚度 : 0.5oz (18μm)

    表面處理化學金

    最小線寬/ 線距 : 3/3 mil  ( 75 / 75 μm )

    孔徑: 雷射孔= 0.075mm,  機械孔= 0.1mm

    產品應用 : 通訊產品



    Product details Technical specification

    ipcb頂級技術團隊,精湛的HDI技術

    全體員工擁有3-12年PCB專業技術人員,從技術層面保證HDI PCB的高穩定性和可靠性

    高精度背鑽技術可降低過孔等效串聯電感,滿足產品信號傳輸的完整性要求


    ipcb先進的製版能力,滿足HDI製版需求

    最大厚徑比10:1,最大銅厚6oz,最大工作板尺寸2000x610mm

    最薄4層板0.33mm,最小機械孔/焊盤0.2/0.40mm

    鑽孔精度+/- 0.05mm PTH 孔徑公差+/- 0.05mm

    最小線寬/線距 0.075/0.075mm


    ipcb先進的自動化生產設備和精密檢測設備

    配備全套HDI PCB表面處理生產線

    公司引進全自動V切割機、德國沖床、三菱激光打孔機、日立機械打孔機、自動曝光機、LDI、AOI

    業內少數配備全套表面處理設備(沉金、沉銀、鍍錫、OSP、噴錫、鍍金、厚鍍金、鍍錫、鍍銀),降低外包生產風險

    ipcb嚴格的質量控制體系確保出貨質量100%合格率

    嚴格按照IPC標準控制,確保出貨質量合格率100%

    先進的溫度循環檢測設備,確保產品的高可靠性和穩定性

    嚴格執行品質PDCA流程,持續提升產品性能


    ipcb綠色環保先鋒,知名客戶的信心選擇


    Ipcb公司是清潔生產認證企業,PCB行業綠色先進企業稱號



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: 6L HDI 通訊產品

    層別 : 6L

    基板 : 聯茂IT150

    疊構 : 2+2+2 HDI PCB

    成品板厚:0.8mm

    鍍銅厚度 : 0.5oz (18μm)

    表面處理化學金

    最小線寬/ 線距 : 3/3 mil  ( 75 / 75 μm )

    孔徑: 雷射孔= 0.075mm,  機械孔= 0.1mm

    產品應用 : 通訊產品




    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com 我們會非常迅速地做出回應。
