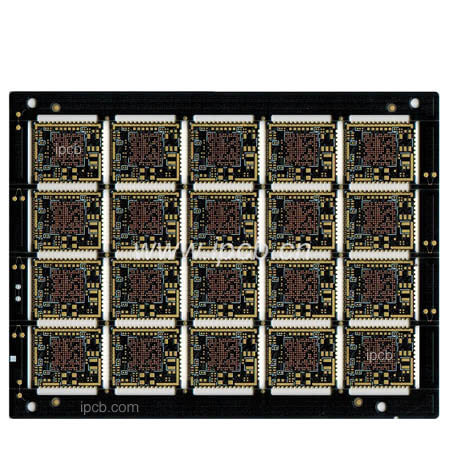

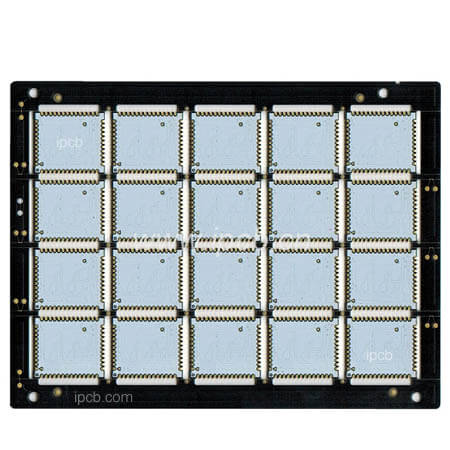

    6L HDI WiFi 無線模組

    品名:6L HDI WiFi無線模組

    層別:6Layers

    基板:FR4

    疊構:2+2+2 HDI PCB

    成品板厚:0.8mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+OSP

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,

    產品應用:WiFi無線模組

    產品說明 技術資訊

    常見的PCB板主要是FR-4,由環氧樹脂和電子玻璃布製成。 一般來說,對於傳統的HDI,使用背膠銅箔。 由於激光打孔無法穿透玻璃布,一般採用無玻璃纖維的背襯銅箔。 但是目前的高能激光打孔機可以穿透1180玻璃布。 所以和普通材料沒什麼區別。




    ipcb是一家為電子行業提供優質PCB的PCB製造商,PCB多層板/PCB打樣/高速PCB/高頻PCB/金手指PCB/鍍金PCB/多層PCB/PCB線路板/PCB線路 板/PCB天線/PCB阻抗/PCB面板/陶瓷電路板/陶瓷電路板/多層電路板/印刷電路板/印刷電路板/精細PCB


    品名:6L HDI WiFi無線模組

    層別:6Layers

    基板:FR4

    疊構:2+2+2 HDI PCB

    成品板厚:0.8mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+OSP

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,

    產品應用:WiFi無線模組
