HDI電路板

HDI電路板 - 6層2階 HDI PCB

HDI電路板

HDI電路板 - 6層2階 HDI PCB

  •  6層2階 HDI PCB

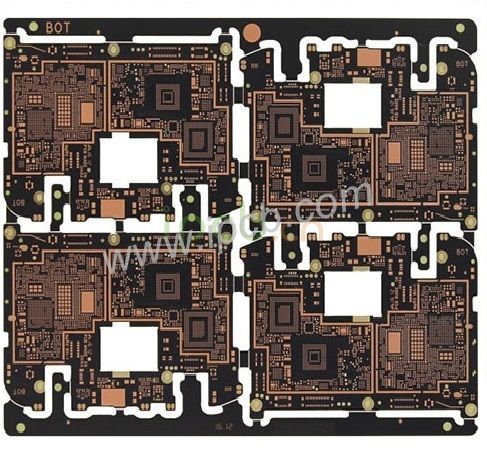

    6層2階 HDI PCB

    品名:6層2階HDI PCB

    基板:ITEQ IT150

    層別:6L

    疊構:2+2+2 HDI

    成品板厚:1.0m

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+OSP

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,機械孔= 0.2mm

    產品應用:手機通訊產品

    產品說明 技術資訊

    如何去判斷HDI PCB的質量好壞呢,HDI PCB廠家總結了一些方法。


    高品質的HDI PCB需要滿足以下六點要求:

    1、HDI PCB的線寬和線距是否符合要求,避免線路發熱,開路和短路。


    2、應考慮高溫,高濕和特殊的環境耐受性。


    3、銅表面不易氧化。


    4、無額外的電磁輻射。


    5、形狀應無變形,HDI PCB的孔位置和電路與設計之間的變形誤差應在允許範圍內。


    6、高溫銅皮不易脫落(深圳深聯電路所有HDI PCB產品每個工序做完都會經過IPQC檢驗合格後才能做下一個工序)


    iPCB是PCB製造企業,為通訊、新能源、安防、工控、醫療、汽車等領域的全球客戶提供常規PCB、HDI PCB、軟硬結合板、FPC和PCBA的一站式專業服務。

    品名:6層2階HDI PCB

    基板:ITEQ IT150

    層別:6L

    疊構:2+2+2 HDI

    成品板厚:1.0m

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+OSP

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,機械孔= 0.2mm

    產品應用:手機通訊產品


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。
