先進封裝​ - 三個電晶體封裝技術工藝

隨著電子產品的迅速發展，電晶體封裝技術已經成為整個半導體產業的重要組成部分。 從早期的簡單封裝到現代高密度、高集成度的封裝，電晶體封裝技術在不斷地演進。 現時，市場上常見的電晶體封裝技術可以歸納為三大類：傳統封裝技術、表面貼裝科技和先進封裝技術。

1、傳統封裝技術

傳統封裝技術以針腳為主要連接管道，通常包括雙列直插封裝（DIP）、小外形封裝（SOP）、四面貼裝封裝（QFP）等。 這類封裝技術具有較低的生產成本和較高的生產效率，適用於初期的集成電路產品。

雙列直插封裝（DIP）：DIP封裝技術是最早期的封裝形式，主要用於邏輯電路、記憶體等產品。 其特點是針腳直插，便於焊接和維修，但針腳間距較大，限制了封裝的集成度。

小外形封裝（SOP）：SOP封裝技術採用薄型外殼，具有體積小、重量輕的特點，適用於高密度集成電路的封裝。 其針腳間距較小，提高了封裝的集成度，但焊接和維修難度相對較大。

四面貼裝封裝（QFP）：QFP封裝技術具有較高的集成度，針腳數量較多，適用於高性能集成電路的封裝。 其特點是四面均有針腳，提高了電路板的佈局密度，但封裝成本較高。

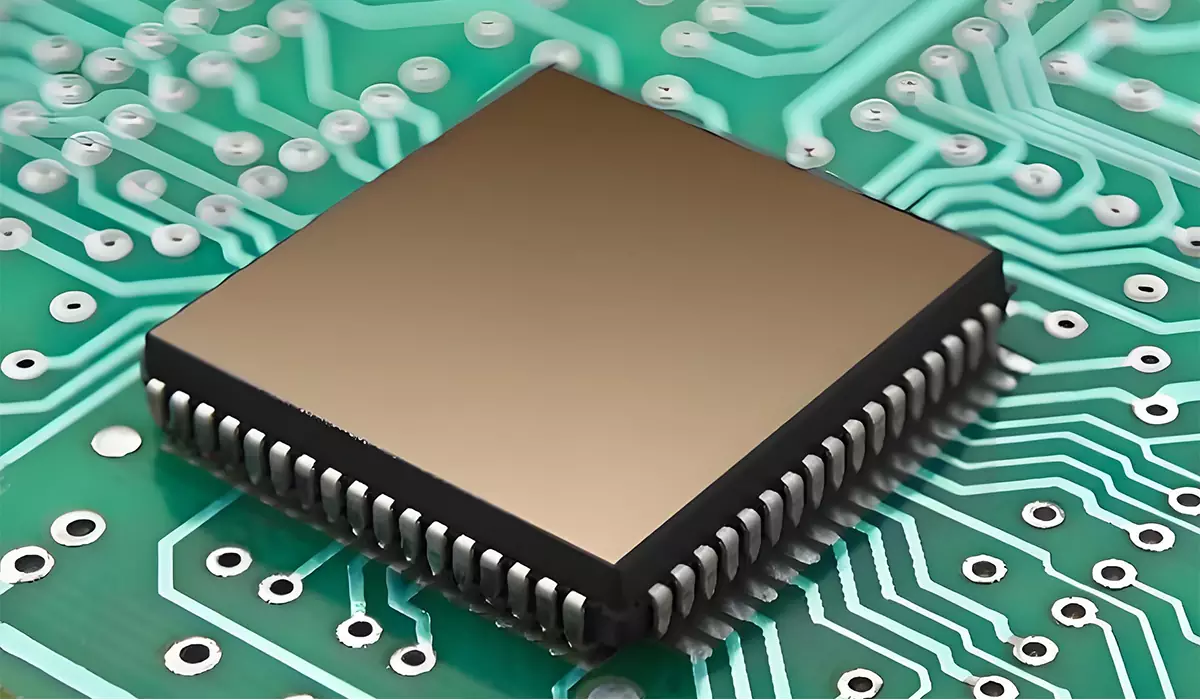

QFP封裝

2、表面貼裝科技

表面貼裝科技（SMT）是一種基於表面安裝元件（SMD）的封裝工藝，其特點是元件直接貼裝在PCB表面，無需鑽孔。 表面貼裝科技具有較高的生產效率和較低的生產成本，適用於高密度、高集成度的集成電路產品。

薄型小尺寸無引線封裝（TSOP）：TSOP是一種高密度、薄型的表面貼裝封裝，適用於記憶體、微控制器等集成電路產品。 TSOP封裝的針腳間距較小，提高了封裝的集成度，降低了封裝的體積和重量。

彈性球栅陣列封裝（BGA）：BGA封裝技術是一種基於球栅陣列的高密度、高集成度封裝管道，其特點是採用球形焊點代替傳統的平面焊點，提高了電路板的佈局密度和訊號傳輸速率。 BGA封裝適用於高性能處理器、高速通信晶片等高端集成電路產品。

無引線晶片封裝（QFN）：QFN封裝技術是一種無引線的表面貼裝封裝，具有較高的熱效能和良好的射頻效能。 QFN封裝適用於功率放大器、射頻收發器等高頻、高速集成電路產品。

3、先進封裝技術

先進封裝技術主要包括三維封裝技術（POP）、系統級封裝技術（SiP）和嵌入式封裝技術（ECT）等，這些科技在提高集成度、降低功耗和縮小尺寸方面具有明顯優勢，適用於高性能、高集成度的集成電路產品。

三維封裝（POP）：三維封裝技術是一種基於立體堆疊的封裝管道，通過垂直互聯實現多層集成電路的連接。 三維封裝技術具有較高的集成度、較低的功耗和較小的尺寸，適用於高性能處理器、高速通信晶片等高端集成電路產品。

系統級封裝（SiP）：系統級封裝技術是一種將多個功能模組集成在一個封裝內的封裝管道，可以實現更高的集成度和更低的功耗。 系統級封裝技術適用於物聯網、人工智慧等高度集成的應用領域。

嵌入式封裝（ECT）：嵌入式封裝技術是一種將晶片嵌入印刷電路板內部的封裝管道，具有較高的集成度和較好的熱效能。 嵌入式封裝技術適用於高密度、高集成度的集成電路產品。

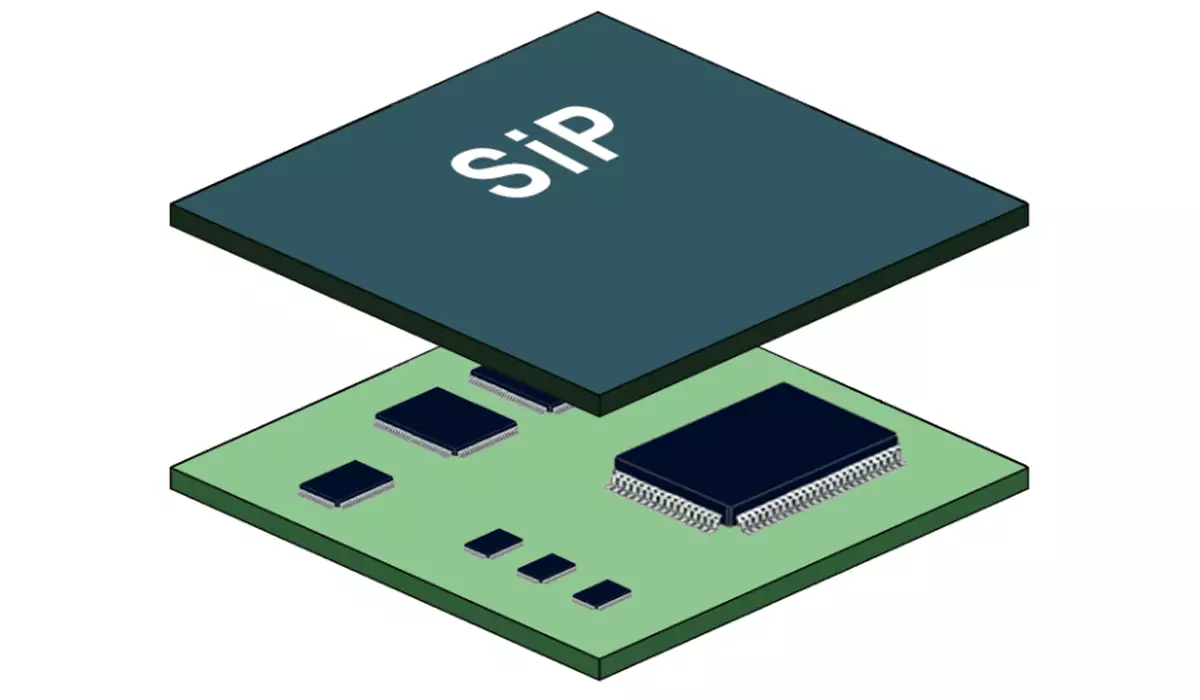

系統級封裝（SiP）

電晶體封裝技術的未來趨勢

隨著電晶體科技的不斷發展，封裝技術也在不斷演進，以滿足市場對更高集成度、更低功耗和更小尺寸的需求。 未來，電晶體封裝技術將在以下幾個方面發展：

高性能與低功耗：隨著大數據、云計算和人工智慧等應用的普及，對高性能處理器和高速通信晶片的需求不斷增加。 未來的封裝技術將更加注重提高效能、降低功耗，滿足市場對高性能、低功耗產品的需求。

更高集成度：為了滿足市場對更高集成度的需求，電晶體封裝技術將進一步發展，實現更多功能模組的集成，降低系統成本和複雜度。

多功能與模組化：隨著物聯網、智慧終端等應用的普及，對多功能、模組化的電晶體產品的需求不斷增加。 未來的電晶體封裝技術將更加注重實現多功能和模組化設計，以滿足市場對多功能、靈活配寘的產品的需求。

綠色環保：隨著環保意識的提高，綠色環保成為半導體產業的一個重要方向。 未來的電晶體封裝技術將更加注重降低材料和能源消耗，實現綠色、環保的生產。

電晶體封裝技術在電子產業中扮演著舉足輕重的角色。 從傳統封裝技術到表面貼裝科技，再到先進封裝技術，電晶體封裝技術在不斷地演進，以滿足市場對更高集成度、更低功耗和更小尺寸的需求。 未來，電晶體封裝技術將在高性能與低功耗、更高集成度、多功能與模組化、綠色環保等方面發展，為推動整個半導體產業的持續發展提供强大支持。
