PCB技術 - 分享鐵氟龍板的效能及應用

鐵氟龍板是由特氟龍原料通過模壓或擠出而成，根據特氟龍原料的不同以及行業裏的說法和主要應用，鐵氟龍板可分為PTFE板材、PFA板材、FEP板材、PVDF板材。 在氟行業中，主要是PTFE板材、PVDF板材用量巨大，PFA板材、FEP板材相對來說較少。

人類發現聚四氟乙烯性質優良，可以用於核子弹、炮彈等的防熔密封墊圈，囙此美國軍方將該科技在二戰期間一直保密。 直到二戰結束後，才解密，並於1946年實現工業化生產聚四氟乙烯。

愛彼電路給大家介紹PTFE板材、PVDF板材這兩種板材的效能和應用

一、PTFE板材的效能與應用：PTFE板材也叫聚四氟乙烯板材，是採用聚四氟乙烯樹脂模壓成型制得可製成板材、車削膜、管。 ptfe板（也叫四氟板，鐵氟龍板，特氟龍板）分模壓和車削兩種，模壓板是由聚四氟乙烯樹脂在常溫下用模壓法成型，再經燒結、冷卻而製成。 聚四氟乙烯車削板由聚四氟乙烯樹脂經壓坯、燒結、旋切而成。

1、特性使用溫度範圍十分廣泛（攝氏從-180度到+260度）。

基本上對所有化學物質都具抗腐蝕性除了一些氟化物和鹼性金屬液。

極好的機械效能包括抗老化性特別對於彎曲和擺動方面應用。

優良的絕緣特性（無論其頻率和溫度如何）吸水率極低，並具有自潤滑性和不粘性等一系列獨特的效能。

缺點：高膨脹率，低機械強度，不耐磨耗及潜變但加入青銅粉可新增甚高的耐磨强度。

2、應用密封/墊圈、環材、耐磨板/座電、絕緣零件、抗腐蝕性行業、機械零部件、襯層、石油及瓦斯、石油化工業、化學行業、儀器設備生產商等。

二、PVDF板材的效能與應用：PVDF板是一種相當純淨的聚合物，它不含紫外穩定劑、熱穩定劑、軟化劑、潤滑劑或阻燃劑等添加劑。

PDF板材可用PVDF焊條進行焊接成槽體和設備。 用來承裝各種化學液體。 特別適合用於純水系統和半導體行業中純淨化學試劑的傳輸。 由於PVDF的化學惰性，它幾乎不與任何介質發生反應。 耐溫度高，優良的抗化學腐蝕及抗水解效能，突出的抗紫外線和耐氣候效能。 機械强度高、剛性好、耐蠕變性能好、良好的滑動性和耐磨效能、固有的低可燃性，電絕緣效能好。 2.1PVDF板特點具有比同類的聚四氟乙烯更高的剛度和承壓能力，但光滑性和電力絕緣性稍遜。 它具有低溫條件下的高强度和高韌性，可自行熄滅。 其工作溫度在-60℃到+150℃之間。 PVDF對氯化物，溴化物以及能量射線均可保持穩定。 高溫時酯和酮溶液均可對其造成侵蝕

1、PVDF板缺點燃燒時含有氟的烟，不易粘接。

2、PVDF板用途電晶體，液晶關聯裝置等的電子工業領域，化學裝置領域，食品加工機器，包裝機器的各種零部件、筦道、密封件、泵部件、旋轉碟、閥門、滑軌等。 適用於石化、化工、冶金、食品、造紙、紡織、筦道，密封件，泵部件，旋轉碟，閥門，止流閥，萃取離心器，嵌齒輪，筦道連接，滑軌。 製藥和原子能工業的元件製造

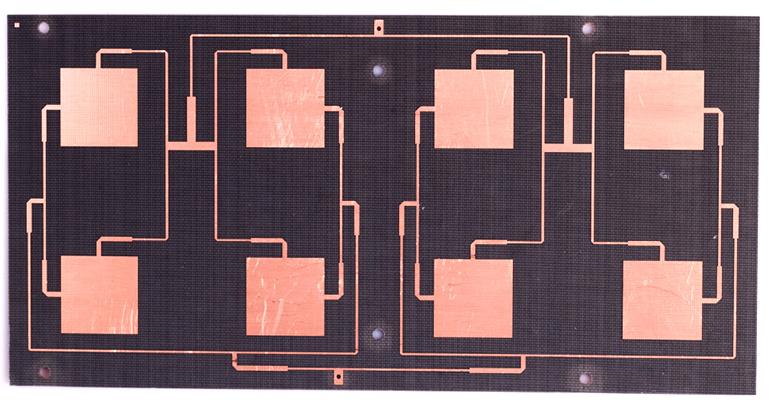

PTFE PCB

三、鐵氟龍板生產方法

鐵氟龍由四氟乙烯經自由基聚合而生成。 工業上的聚合反應是在大量水存在下攪拌進行的，用以分散反應熱，並便於控制溫度。 聚合一般在40～80℃，3～26千克力／釐米2壓力下進行，可用無機的過硫酸鹽、有機過氧化物為引發劑，也可以用氧化還原引發體系。 每摩爾四氟乙烯聚合時放熱171.38kJ。 分散聚合須添加全氟型的表面活性劑，例如全氟辛酸或其鹽類。

四、鐵氟龍板是什麼？

鐵氟龍板是一種適用於加工各種在腐蝕介質中工作的襯墊，密封件及各種在頻率下使用的電絕緣零件

鐵氟板的產品形式有用於模塑和擠塑的粒狀產品，用於旋轉模塑和塗料的粉狀產品，其半成品有膜、板、棒和管材。

鐵氟龍板適於製作耐腐蝕件，减磨耐磨件、密封件、絕緣件和醫療器械零件，高溫電線、電纜絕緣層，防腐設備、密封材料、泵閥襯套，和化學容器。

五、鐵氟龍板特性

常用特性：

使用溫度：-200度到260度

易加工性：能翻邊

耐老化性：可長時間暴露在臭氧、陽光下，不老化

耐腐蝕性：能够承受除了熔融的鹼金屬，氟化介質以及高於300°的之外的所有強酸，强氧化劑，

强還原劑及各種有機溶劑的作用

不常用特性：

密度：2.16-2.20g/cm3

體積電阻＞1 × 1018

表面電阻＞2 × 1013

耐電弧＞165秒不漏電

低吸水性：吸水率＜0.1%

較低摩擦係數：摩擦係數較小

表面不粘性：已知的固體資料頭不能粘附在表面上

不燃性：空氣中不會燃燒，符合對消防要求嚴格的場所

無毒性：無毒無味，具有生理惰性，對人和環境沒有任何危害

六、PTFE鐵氟龍板的用途

1、襯層

2、絕緣零件

3、密封/墊圈

4、機械零部件

5、抗腐蝕性行業

6、環材、耐磨板/座

7、石油及瓦斯、石油化工業、化學行業、儀器設備生產

鐵氟龍板主要用於耐腐蝕襯墊密封、襯裡、潤滑資料及各種頻率下使用的電絕緣零件等； 膜用於電容器介質、電線絕緣、電器儀錶絕緣等。
