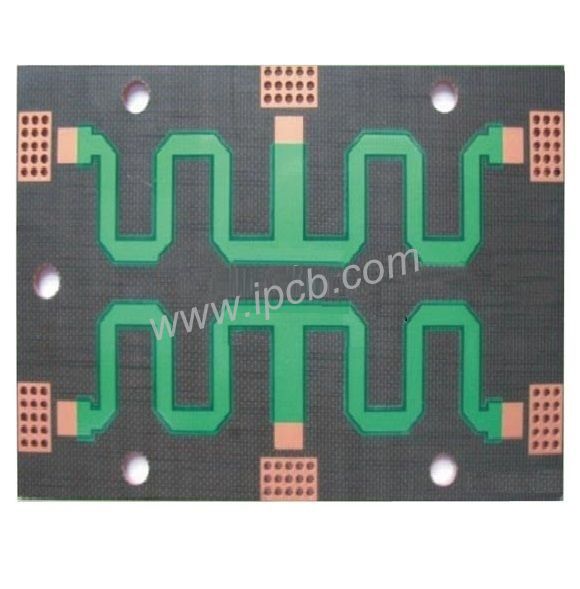

  • PTFE F4BM 高頻電路板
    PTFE F4BM 高頻電路板

    品名: PTFE  F4BM高頻電路板

    基板: WangLin F4BM-2

    層別: 2Layers

    介電常數 : 2.2

    基板厚度 : 0.8mm

    導熱係數 : 0.3~0.5w/m.k

    防火等級 : UL 94-V-0

    成品厚度: 1.0mm

    鍍銅厚度: 1oz (35μm)

    表面處理 : OSP

    產品應用: 微波電線板

    Product details Technical specification

    真實項目展示:

    DK越寬,DF角的切向值越低,電阻值越大,性能越穩定。

    射頻/微波PCB應用

    帶有射頻的 PCB 印刷電路板 (RF PCB) 是 PCB 行業中越來越多地使用的技術。

    工作頻率高於 100 MHz 的高頻 RF pcb。

    工作頻率高於 2 GHz 射頻的微波 PCB。

    RF-pcb 用於不同的應用,例如遠程控制(無線控制)安全、智能手機、傳感器等。

    新技術越來越多地使用這些射頻應用。

    這要求按照高質量標准進行製造,並根據應用選擇正確的射頻材料。

    了解各種材料的特性很重要。選擇合適的材料可能是 RF PCB 生產過程中最關鍵的決定。

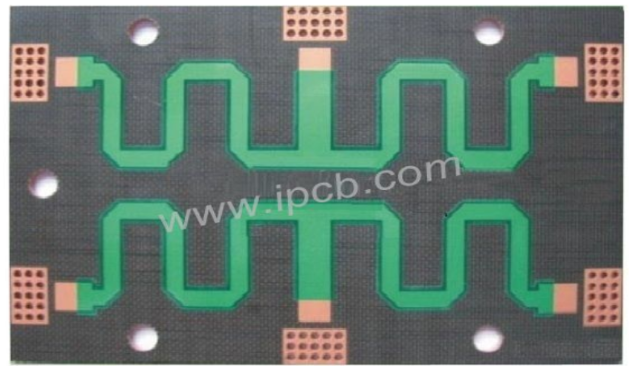

    PTFE F4BM High Frequency PCB

    PTFE F4BM High Frequency PCB



    ipcb公司介紹

    ipcb 公司在中國專業從事射頻 PCB 製造超過 17 年。 我們知道合適的射頻材料對電路板性能的影響有多大。在為高頻 PCB 選擇合適的材料時,射頻微波能量水平、工作頻率、工作溫度範圍、電流和電壓等參數非常重要 編造。 熟悉這些 RF PCB 材料是我們的工作之一,請查看以下材料清單以供參考。 我們有足夠的庫存以確保快速交貨。



    射頻/微波PCB材料:

    羅傑斯 RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 等

    Arlon / Isola / Taconic / PTFE F4BM / Teflon 材料也不應該被遺忘。


    Hybrid PCB material (Mixed dielectric / Laminate)

    Rogers RO4350B + FR4 / RO4350B + IT180 / RO4003C + FR4 / RO3010 + FR4 / RO3003 + FR4 / RO3010 + FR4 etc.


    Radio Frequency (RF) microwave PCB application

    RF Microwaves PCBs (printed circuit board) are used in various of fields, Such as Consumer Electronics / Military/Space / High power / Medical / Automotive / Industrial ect.


    Surface finishing: OSP / ENIG / HASL LF / Plated gold / flash gold / Immersion Tin / Immersion silver / Electrolytic gold

    Capacity: Golden finger / Heavy copper / Blind buried via / impendance control / filled with resion / carbon ink / backdrill / countersink / depth drilling / half plated hole / pressfit hole / peelable blue    mask / peelable solderstop / thick copper / oversize


    Material: Rogers RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 and Arlon / Isola / Taconic / PTFE F4BM / Teflon material etc.

    Layer: 2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

    Dielectric Constant (DK):  2.20 / 2.55 / 3.00 / 3.38 / 3.48 / 3.50 / 3.6 / 6.15 / 10.2


    Application: Consumer Electronics / Military/Space / Antenna & Communications System / High Power / Medical / Automotive / Industrial / Handheld device cellular / Wifi Antenna / Telematics and infotainment / Wifi/Computing/Radar/Power Amplifiers



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: PTFE  F4BM高頻電路板

    基板: WangLin F4BM-2

    層別: 2Layers

    介電常數 : 2.2

    基板厚度 : 0.8mm

    導熱係數 : 0.3~0.5w/m.k

    防火等級 : UL 94-V-0

    成品厚度: 1.0mm

    鍍銅厚度: 1oz (35μm)

    表面處理 : OSP

    產品應用: 微波電線板


    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com 我們會非常迅速地做出回應。
