PCB拼圖的十大要點
2020-09-23
View:957
Author:Annie      分享文章


1、PCB板外框(夾邊)採用閉環設計,保證PCB板固定在夾具上後不會變形。

2、PCB板寬度小於260mm(西門子線)或小於300mm(富士線)。如需自動點膠,PCB板寬度小於125mm*180mm。

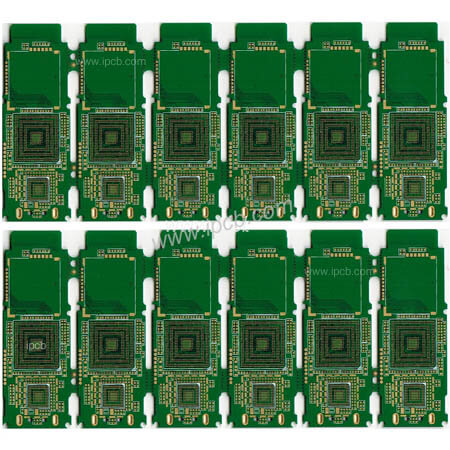

3、PCB佈局盡量接近正方形。建議使用 2 x 2, 3 x 3,... 拼圖;但不爭陰陽。

4、小板間中心距控制在75-145mm之間。

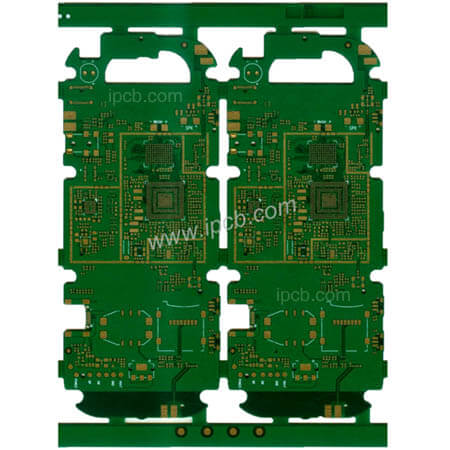

2+N+2 HDI PCB.jpg

5、設置參考定位點時,通常留出比定位點大1.5mm的無電阻焊接區域。

6、面板外框與內面板、面板與面板之間的連接點附近不應有大型設備或突出設備。元件與PCB之間的距離應大於0.5mm。保證工具的正常運行;

7、面板外框四個角上有四個定位孔。孔的直徑為 4 毫米(+0.01 毫米)。孔的強度要適中,以保證上下板之間沒有斷裂。孔位精度高,孔壁光滑無毛刺;

8、每塊小PCB板必須至少有3個定位孔,直徑3<6mm,1mm邊緣定位孔不得佈線或維修。


 9、整個電路板定位為PCB,參考符號定位為微調元件。原則上,對角線位置應設置間距小於0.65mm的QFP,並匹配PCB子板的定位參考符號。使用放置在定位元件的對角線上。

10、大型元件應設置定位柱或孔,如I/O口、麥克風、電池口、微動開關、耳機口、電機等。
