PCB佈局的基本原則
2020-09-14
View:241
Author:Dag      Share


PCB是一種廣泛使用的產品。幾乎所有的電子電器設備都可以使用,比如手機、電腦、汽車、顯示屏、空調、遙控器等等,都會用到PCB板。今天我們就來聊聊PCB板中元器件佈線和佈局的基本規則,可供PCB設計行業新手參考!

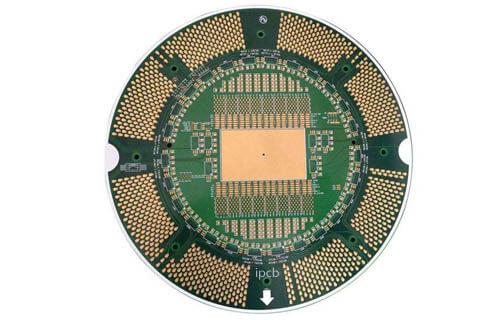

集成電路測試板

元件接線規則(元件是指電路板上的元件)

1. 距離PCB邊緣1mm以內,安裝孔周圍1mm範圍內不允許佈線;

2、電源線盡量寬,不能小於18mil;信號線寬不小於12mil;CPU進出線不小於10mil(或8mil);線距不應小於10mil;

3、正常過孔不應小於30mil;

4.雙列直插:焊盤60mil,孔徑40mil;

1/4W電阻:51*55mil(0805表面貼裝);直接插入時62mil焊盤和42mil孔徑;

無極電容:51*55mil(0805表面貼裝),直接插入時50mil焊盤和28mil孔徑;

5、注意電源線和地線盡量呈放射狀,信號線不能成環。


組件佈局的基本規則


1、根據電路模塊的佈局,實現相同功能的相關電路稱為模塊。電路模塊中的元器件應採用就近集中的原則,數字電路和模擬電路要分開;

2、定位孔、標準孔等非安裝孔周圍1.27mm範圍內不得粘貼元件和器件,安裝孔周圍3.5mm(M2.5)、4mm(M3)範圍內不得粘貼元件比如螺絲;

3、水平安裝的電阻、電感(插件)、電解電容等元器件下方不要佈置過孔,以免波峰焊後過孔與元器件外殼短路;

4、元件外側與板邊距離為5mm;

5、安裝件外側與相鄰插入件外側的距離大於2mm;

6、金屬外殼元件和金屬零件(屏蔽盒等)不得與其他元件碰撞,不得靠近印製導線和焊盤,它們之間的距離應大於2mm。板中定位孔、緊固件安裝孔、橢圓孔等方孔距板邊尺寸大於3mm;

7、發熱元件不要靠近電線和熱敏元件;高溫裝置應分佈均勻;

8、電源插座應盡量佈置在印刷電路板的周圍,電源插座的端子與與其相連的母線應佈置在同一側。要特別注意不要在連接器之間佈置電源插座和其他焊接連接器,以便於這些插座和連接器的焊接以及電源線的設計和接線。電源插座與焊接連接器的佈置間距應考慮插頭插拔的方便性;

9、其他組件的佈局:

所有IC元件應在一側對齊,極性元件的極性指示應清晰。同一塊印刷電路板上的極性標示不得超過兩個方向。出現兩個方向時,兩個方向應相互垂直;

10、板上的佈線要合理安排。密度差過大時,應填充網狀銅箔,網孔應大於8mil(或0.2mm);

11、焊盤上不應有通孔,以免錫膏流失和誤焊。重要信號線不允許穿過插座引腳;

12.貼片一側對齊,字符方向和包裝方向相同;

13、有極性的器件盡量在同一塊板上標出相同的極性方向。

PCB佈線的基本規則可以參考以上內容,當然有自己意見的設計師更好,單層板佈線比較簡單,多層板複雜很多,多探索學習才能更好的設計!
