  • Rogers RT5870 高頻電路板

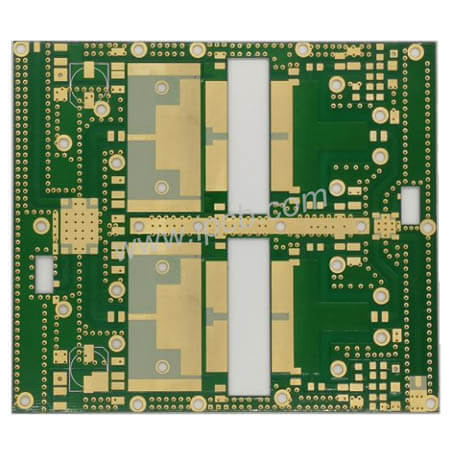

    Rogers RT5870 高頻電路板

    品名:Rogers RT5870高頻電路板

    基板:Rogers RT5870

    層別:2L

    介電常數:2.33

    基板厚度:0.762mm

    成品厚度:0.85mm

    導熱係數:0.69w/m.k

    表面處理:化學金

    用途:航空電子設備,無線微波通訊設備

    產品說明 技術資訊

    Rogers RT 5870材質特性

    Rogers RT 5870是玻璃微纖增强PTFE複合材料,主要針對精確的帶狀線和微帶線電路應用設計的。

    Rogers 5870隨機朝向的微玻璃纖維使得此材質的介電常數具有良好的一致性。

    RT5870材質的不同板間的介電常數保持一致且在很寬頻率範圍內為一常數。 低耗散因數使得RT5870層板板的應用擴展至Ku波段及上頻段。

    RT5870材質易於切割和加工成型,對於各類用於刻蝕印刷電路或電鍍邊線及通孔的冷,熱溶劑或試劑的耐受性良好。


    Rogers RT 5870特徵和優勢

    增强的PTFE材質中最低的電力損耗

    低吸水率

    各向同性

    隨頻率變化一致的電力特性卓越的耐化學特性


    Rogers 5870應用領域

    商用航太寬帶天線

    微帶線和帶狀電路

    毫米波設備

    軍用雷達系統

    飛彈制導系統

    點對點數位射頻天線

    Rogers 5870與5880材質特性

    Rogers 5870與5880材質特性

    羅傑斯Rogers RT/duroid 5870、RT/duroid 5880高頻板材質是PTFE(含隨機填充玻璃或陶瓷)的複合層壓板,適用於航空航太等高可靠性領域應用。 長期以來,RT/duroid系列一直是業內具有超效能的高可靠性材質。

    羅傑斯Rogers RT/duroid 5870、RT/duroid 5880高頻板材質具有低介電常數(Dk)的特點,可提供出色的高頻效能。 材質中填加的隨機微玻纖確保產品具有出眾的Dk均勻性。 羅傑斯RT/duroid 5870、RT/duroid 5880高頻電路材質層壓板的Dk和損耗低,非常適合需要將色散和損耗降到最低的高頻/寬頻應用。 低損耗因數使得RT/duroid 5870和5880層壓板的應用擴展至Ku波段及以上頻段。


    5880與5870兩種材質的不同之處

    1. 5870介電常數(Dk):2.33+/-0.02; 損耗因數Df:0.0012(在10 GHz下); 熱膨脹XYZ軸係數:23/25/37(ppm/℃); 吸水率:0.02%; 防火等級:UL 94V-0

    2. 5880介電常數(Dk):2.20+/-0.02; 損耗因數Df:0.0009(在10 GHz下); 熱膨脹XYZ軸係數:22/21/43(ppm/℃); 吸水率:0.02%; 防火等級:UL 94V-0


    5880與5870兩種產品:RT/duroid 5870(r =2.33)和5880(r =2.2),其介電常數各向同性,並可以與現今發展的PTFE/woven glass材質一起選擇使用。 其介電常數是所有產品中最低且有低的損耗,非常適合於很高的頻率/寬頻應用以使傳播損耗最小,由於5880與5870吸水性極小,RT/duroid 58705880可作為高濕度環境應用的理想選擇。

    品名:Rogers RT5870高頻電路板

    基板:Rogers RT5870

    層別:2L

    介電常數:2.33

    基板厚度:0.762mm

    成品厚度:0.85mm

    導熱係數:0.69w/m.k

    表面處理:化學金

    用途:航空電子設備,無線微波通訊設備
