高頻電路板

高頻電路板

高頻電路板

高頻電路板

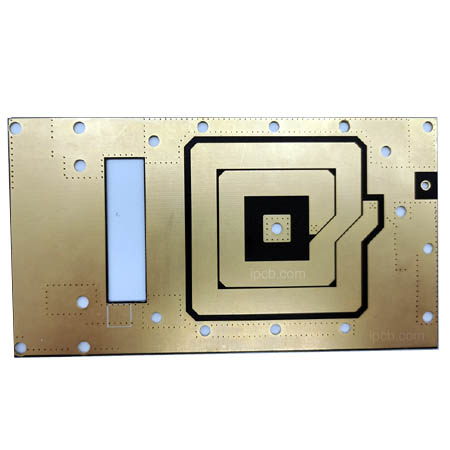

  • PTFE 高頻電路板
    PTFE 高頻電路板

    基板:羅傑斯 PTFE F4BM 系列

    介電常數:2.65

    層別:2Layers

    基板厚度 :1.524mm(60mil)

    成品厚度 :1.6mm

    鍍銅厚度 :1 oz(35μm)

    表面處理: 化學銀

    產品應用: 車用雷達

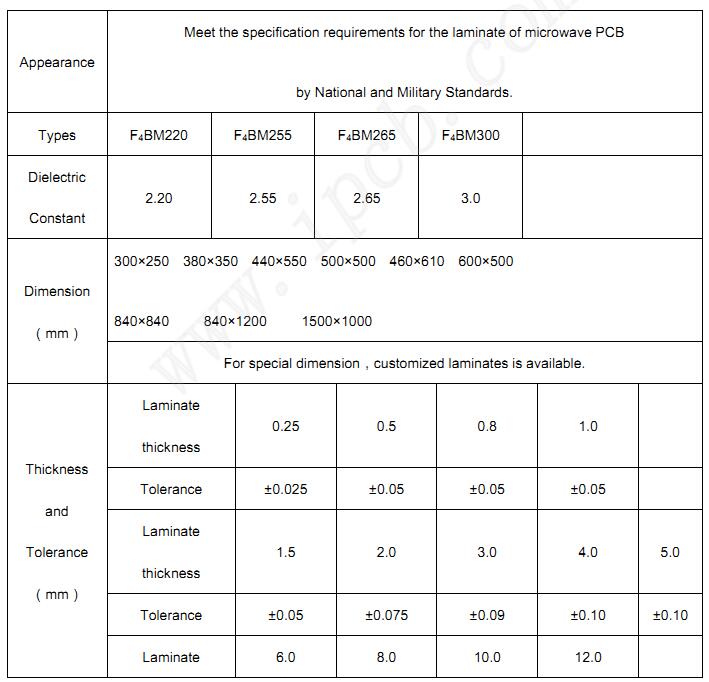

     F4MB Data-Sheet




    Product details Technical specification

    電子設備的高頻化是發展趨勢,特別是隨著無線網路和衛星通信的日益發展,資訊產品趨於高速化、高頻化,通信產品正向語音標準化方向發展,大容量、高速無線傳輸的視頻和數據,衛星系統、手機接收基站等通信產品必須使用高頻電路板。在未來幾年內,它將迅速發展,對高頻板的需求量將很大。
    高頻板資料的基本特性如下:
    (1)介電常數(DK)必須小且穩定。通常,越小越好,訊號傳輸速率與資料介電常數的平方根成反比。高介電常數容易導致訊號傳輸延遲。
    (2)介質損耗(DF)必須很小,這主要影響訊號傳輸的質量。介質損耗越小,訊號損耗越小。
    (3)熱膨脹係數應盡可能與銅箔的熱膨脹係數一致,因為不一致會導致銅箔在冷熱變化中分離。
    (4)低吸水率和高吸水率會在受水分影響時影響介電常數和介電損耗。
    (5)其他耐熱性、耐化學性、衝擊強度和剝離强度也必須良好。
    聚四氟乙烯板的優點:
    1)耐高溫-工作溫度高達250℃。
    2)耐低溫,機械韌性好;即使溫度降至-196℃,也能保持5%的伸長率。
    3)耐腐蝕性:對於大多數化學品和溶劑,它是惰性的,並能抵抗強酸和強鹼、水和各種有機溶劑。
    4)耐候性是塑膠的最佳老化壽命。
    5)高潤滑性——固體資料中的最低摩擦係數。
    6)無粘附性是固體資料的最小表面張力,不粘附任何物質,其機械效能非常小,僅為聚乙烯的1/5,這是全氟碳表面的一個重要特徵。由於氟碳鏈的低分子間作用力,聚四氟乙烯沒有粘度。
    7)無毒-具有生理惰性。可作為人工血管和器官長期植入,無不良反應。
    8)聚四氟乙烯的介電常數和介電損耗在很寬的頻率範圍內很低,擊穿電壓、體積電阻率和耐電弧性都很高。
    有關F4BM的更多科技資訊,請訪問: F4BM Technical Specifications

    ptfe pcb


    聚四氟乙烯板(又稱四氟乙烯pcb、聚四氟乙烯pcb、rfpe pcb)分為成型和車削兩種類型。範本由聚四氟乙烯樹脂在室溫下成型,然後燒結和冷卻製成。聚四氟乙烯車削板是由聚四氟乙烯樹脂經壓制、燒結、旋切而成。其產品用途廣泛,具有極其優越的綜合效能:高低溫(-192℃-260℃)、耐腐蝕(強酸、強鹼、王水等)、耐候、高絕緣、高潤滑、無附著力、無毒等優良特性。
    由於聚四氟乙烯板材的這些優點,導致加工難度很大,加工難度增加了很多。ipcb擁有17年的聚四氟乙烯|聚四氟乙烯|聚四氟乙烯高頻pcb | F4B的專業生產經驗,介電常數2.2-10.6,已形成一整套加工體系。產品品質完全可以保證。


    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    基板:羅傑斯 PTFE F4BM 系列

    介電常數:2.65

    層別:2Layers

    基板厚度 :1.524mm(60mil)

    成品厚度 :1.6mm

    鍍銅厚度 :1 oz(35μm)

    表面處理: 化學銀

    產品應用: 車用雷達

     F4MB Data-Sheet





    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com 我們會非常迅速地做出回應。
