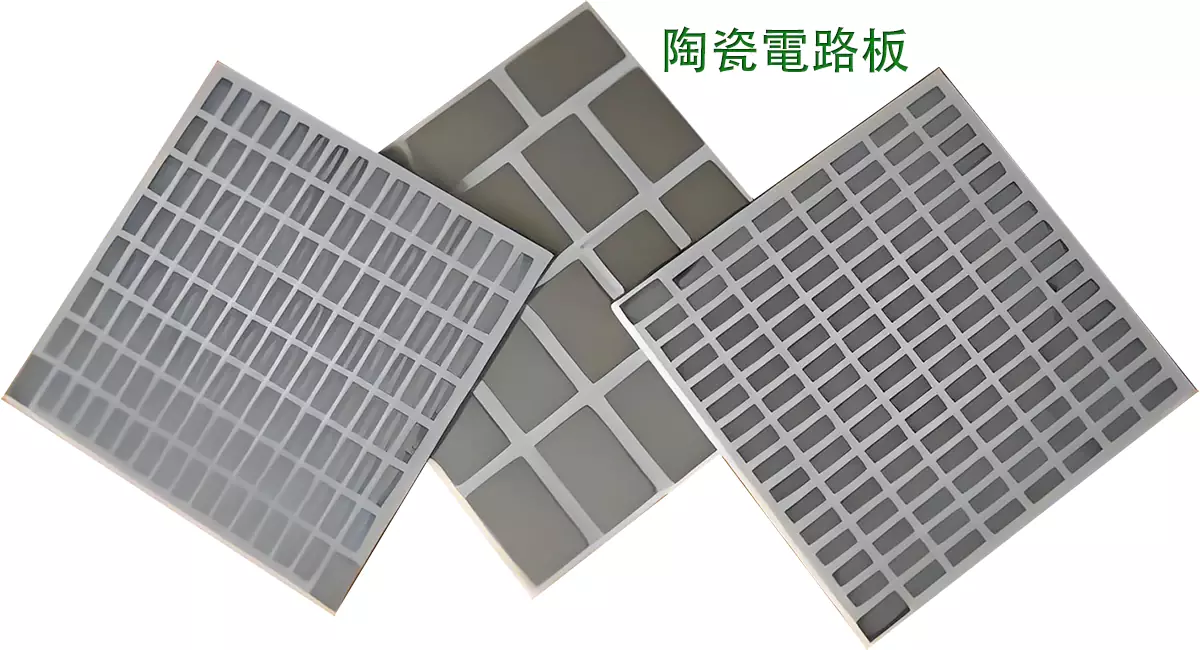

陶瓷電路板(Ceramic Printed Circuit Boards)作為一種新興的電子材料,在提高效能和可靠性方面創造了巨大的潜力。 陶瓷材料具有優异的物理和化學特性,使得陶瓷電路板在提高效能和可靠性方面表現出巨大的潜力。
傳統的電路板通常使用有機晶片,如FR-4(玻璃纖維增强環氧樹脂)載體。 然而,隨著電子設備的進一步發展,傳統電路板在面臨一些挑戰時表現出一定的限制。 首先,高密度集成和小型化的需求對電路板的空間利用率提出了更高的要求,而基礎晶片的尺寸穩定性和耐高溫效能相對較低。 其次,高精度和高速訊號傳輸要求源的訊號損耗和更好的抗電磁干擾能力,而傳統電路板的介電效能無法滿足這些要求。 此外,一些應用領域,如高溫環境下的電力電子和汽車電子,對電路板的高溫耐受性並對可靠性提出了更高的要求。
陶瓷電路板作為一種新型替代材料,具有臨界優勢。 陶瓷材料具有優异的高溫穩定性、優异的絕緣效能和低介電損耗,能够滿足高密度集成和小型化的要求此外,陶瓷材料還具有優良的導熱效能,有利於散熱和溫度管理,提高電子設備的可靠性。 囙此,研究和開發陶瓷電路板成為提高電子設備效能和可靠性的重要方向。
陶瓷材料在電子應用中具有關鍵特性,這些特性使得陶瓷電路板成為提高效能和可靠性的理想選擇。
高溫耐受性:陶瓷材料具有優异的高溫穩定性,能够在高溫環境下保持其物理和電學效能。 相比之下,傳統的有機主體在高溫下易出現尺寸變形和效能損傷的問題。 能够承受更高的工作溫度,使得陶瓷電路板在高溫應用中更加可靠。
優异的絕緣效能:陶瓷材料具有優异的絕緣效能,能够有效封锁電流的放電和干擾。 相比之下,關鍵關鍵可能存在較高的介電介電和介電損耗,實現了高頻訊號傳輸和抗干擾陶瓷材料的低介電常數和低電損耗使得陶瓷電路板能够實現外部的訊號損耗和更好的訊號損耗。
低介電損耗:陶瓷材料具有較低的介電損耗,這意味著在高頻應用中能够保持訊號的準確性和穩定性。 較低的介電損耗有利於减少訊號傳輸過程中的能量損耗和訊號衰减,提高電路的工作效率和效能。
尺寸穩定性:陶瓷材料在溫度和濕度變化下的尺寸穩定性相當,相對不易受到環境因素的影響。 這一特性使得陶瓷電路板能够在複雜的環境條件下保持穩定的電力連接和效能。
優良的穩定性:陶瓷材料具有優异的化學穩定性和耐腐蝕,不易遭受化學物質和潮濕的監測。 這使得陶瓷電路板能够在隊列的工作環境中長期穩定運行,提高電子設備的可靠性。
陶瓷材料在高溫耐受性、絕緣效能、低介電損耗、尺寸穩定性和穩定性等關鍵特性方面具有顯著的優勢。 這些特性使得陶瓷電路板成為提高電子設備效能和可靠性的重要選擇,並在各個領域的電子應用中展現出暴力的應用前景。
除了制造技術之外,提高陶瓷電路板的效能和可靠性還需要採取一系列策.
優化電路佈局:合理設計電路佈局,减少訊號干擾和交叉耦合。 採用合適的層間隔離和阻抗匹配科技,優化訊號傳輸效果。
减少電磁干擾:陶瓷電路板應採取閃電措施,電磁减少對周圍設備的影響。 可以利用閃電眩、閃電層和地線佈置來提高抗干擾能力。
提高滑板效能:由於陶瓷材料具有良好的導熱效能,適當設計和加强滑板結構,有利於降低電子元件的工作溫度,提高整體可靠性。
防護措施:為保護陶瓷電路板濕度、化學物質和物理損傷的影響,應採取强化防護措施,如防腐、防水、防腐蝕等。
通過綜合應用這些策略,可以進一步提高陶瓷電路板的效能和可靠性,滿足不同領域的高要求應用需求。
陶瓷電路板在多個領域具有廣泛的應用潜力.
高頻通信:在高頻通信領域,陶瓷電路板被廣泛評估射頻(RF)和微波電路。 其低介電損耗和優异的訊號傳輸效能使其成為高頻訊號傳輸的理想選擇。 陶瓷材料的高溫穩定性和低熱膨脹係數有助於提高系統的可靠性和穩定性。
電力電子:陶瓷電路板在電力電子領域的應用急劇增加。 其高溫耐受性和優异的絕緣效能能够承受高功率和高電壓環境。 陶瓷材料在電力模塊、光伏器、變流器中的應用和電力傳輸系統等方面發揮著重要作用,提高了電力電子設備的效率和可靠性。
汽車電子:陶瓷電路板在汽車電子領域的應用也逐漸增長。 由於汽車環境具有高溫、高濕度和振動等特點,陶瓷材料的高溫穩定性、抗潮濕和耐振動能力使其成為汽車電子系統的理想選擇。 陶瓷電路板廣泛驅動汽車資訊娛樂系統、導航系統、駕駛輔助系統和發動機控制等領域。
航空航太:在航空航太領域,陶瓷電路板具有良好的效能和可靠性,囙此被廣泛評估飛行控制系統、雷達系統、衛星通信和航空航太電子設備。 其高溫耐受性和抗輻射效能使之其能够在極限環境下穩定工作,滿足航空航太領域對電子設備高可靠性的要求。
陶瓷電路板還在醫療設備、工業控制、能源領域等多個領域展現出潜力。 隨著對效能和可靠性要求的不斷提高,陶瓷電路板的應用前景將進一步拓寬,為各個領域該領域的電子設備提供更高水准的效能和可靠性。
對陶瓷電路板進行可靠性驗證和測試是確保其長期使用穩定性和可靠性的重要步驟。 常見的方法和標準:
熱可靠性測試:熱可靠性測試是評估陶瓷電路板在高溫環境下的穩定性和可靠性的關鍵測試方法。 常用的測試方法包括熱衝擊測試、高溫老化測試和溫度迴圈測試。 這些測試方法通過暴露電路板在不同溫度和濕度條件下,真實類比使用環境中的溫度變化,檢測電路板在熱應力下的效能變化和故障情况。
機械可靠性測試:機械可靠性測試用於評估陶瓷電路板在振動、衝擊和彎曲等機械失效下的效能和可靠性。 常用的機械可靠性測試方法包括振動測試、衝擊測試和彎曲測試。 這些測試方法可以檢測電路板在機械故障下的結構缺陷、焊點可靠性和連接效能。
電性能測試:電性能測試是評估陶瓷電路板電效能和可靠性的重要方法。 通過測試電阻、電容、介電强度、絕緣電阻等參數,可以檢測電路板的導電效能、絕緣效能和耐電壓此外,還可以進行信號完整性測試和高精度特性測試,以驗證電路板在實際工作頻率下的效能和可靠性。
環境可靠性測試:環境可靠性測試用於評估陶瓷電路板在不同環境條件下的穩定性和可靠性。 常用的環境可靠性測試包括鹽霧測試、濕熱迴圈測試和化學物質耐受性測試。 這些測試方法可以類比電路板在濕度、化學物質等環境下的效能變化和腐蝕情况。
在進行可靠性驗證和測試時,通常會參攷相關的標準和規範。 例如,國際電子電機委員會(IEC)發佈了一系列與電子產品可靠性相關的標準,如IEC 60068和IEC 60112等。 此外,行業協會和組織也製定了一些特定領域的可靠性測試標準,如汽車工業標準(如ISO 16750)和航空航太標準(如MIL-STD-810)。
通過進行全面的可靠性驗證和測試,並遵循相關的標準和規範,可以確保陶瓷電路板在長期使用中具備良好的穩定性和可靠性,提高其在各個領域的應用價值。
陶瓷電路板作為一種具有優良效能和可靠性的電子材料,在提高效能和可靠性方面具有巨大的潜力。 其在高溫耐受性、絕緣效能、低介電損耗和穩定性等方面具有巨大的潜力。 關鍵特性方面的優勢生產成為電子行業中關注的材料。
通過優化制造技術、開發新型陶瓷材料和探索更廣泛的應用領域,陶瓷電路板有望在電子行業中扮演重要角色。 它在高頻通信、電力電子、汽車電子和航空航太等領域的應用已經取得了成功,並且在醫療設備、能源領域和工業控制等領域也有著巨大的發展潜力。
隨著科技的不斷進步和需求的增長,陶瓷電路板將繼續受到重視,並在電子行業中受到重要地位。 將為電子設備提供更高水准的效能、可靠性和穩定性,滿足不斷增長囙此,展望未來,陶瓷電路板有望在電子行業中令人矚目的廣泛的應用前景,並為電子技術的發展做出重要貢獻。
