一、功率因數校正電路的原理

功率因數校正電路（PFC），是一種用於提高交流電源系統功率因數的技術裝置。功率因數是衡量交流電源系統中負載電流與電壓之間相位差以及無功功率占比的一個參數，理想情況下，功率因數應為1，表示所有的電能都被有效地轉化為有用功。

然而，在實際電力系統中，許多電氣設備（尤其是含有電感或電容性質負載的設備）的電流波形往往滯後於電壓波形，導致功率因數低於1，這會帶來以下問題：

效率降低：低功率因數意味著相同的有功功率輸出需要更大的電流，增加了輸電線路上的電能損耗。

電網負擔加重：電流增大導致輸電線纜、變壓器等電力設施的負荷增大，可能需要升級電網設備以承載額外的電流。

諧波污染：非線性負載（如開關電源、變頻器等）產生的非正弦電流含有大量諧波，對電網造成污染，影響其他設備的正常工作，並可能導致電網穩定性下降。

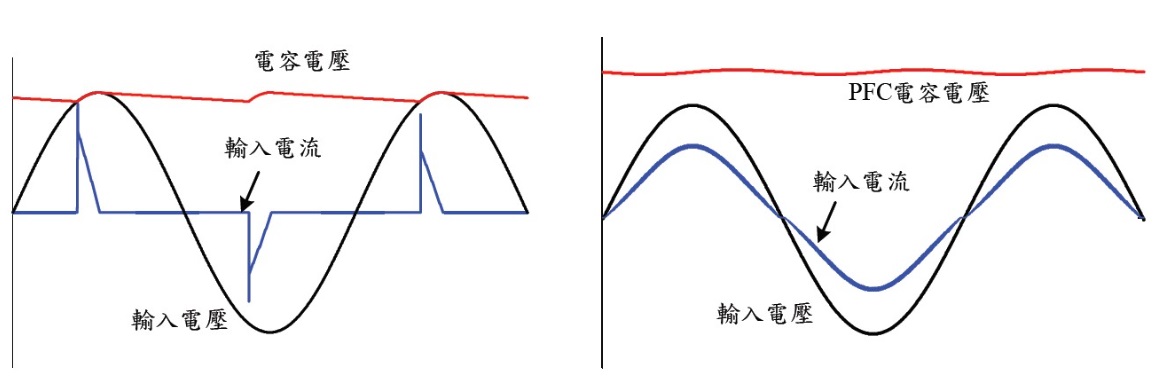

功率因數校正電路的主要目的是通過調整負載電流的波形，使之盡可能與電壓波形同步，從而提高功率因數，使功率因數接近 1，減少無功功率，降低電網損耗，減輕電網負擔，抑制諧波，提高整個電力系統的利用效率和穩定性。

二、功率因數校正電路的分類

功率因數校正電路通常由電感、電容、二極體和開關器件等組成。根據工作原理的不同，可以分為被動式功率因數校正電路和主動式功率因數校正電路兩種類型。

1.被動式功率因數校正電路

被動式功率因數校正電路主要由電感、電容等無源元件組成。其工作原理是利用電感的電抗特性來補償電路中的無功功率，使電流波形儘量與電壓波形同步。

在交流電源輸入時，電感會對電流產生阻礙作用，從而使電流的上升和下降速度變慢。通過合理選擇電感的值，可以使電流波形在一定程度上與電壓波形同步，從而提高功率因數。

被動式功率因數校正電路的優點是結構簡單、成本低廉、可靠性高。它不需要複雜的控制電路，因此在一些低功率應用場景中仍然被廣泛使用。

然而，被動式功率因數校正電路也存在一些缺點。首先，它的功率因數校正效果相對有限，通常只能達到 0.7 - 0.8 左右。其次，由於電感的體積較大，會增加電源的體積和重量。此外，被動式功率因數校正電路對輸入電壓的變化比較敏感，在輸入電壓波動較大時，功率因數可能會下降。

2.主動式功率因數校正電路

主動式功率因數校正電路主要由電感、電容、開關器件和控制電路等組成。其工作原理是通過控制開關器件的導通和關斷，使電路中的電流波形與電壓波形嚴格同步。

主動式功率因數校正電路通常採用高頻開關技術，將輸入的交流電源轉換為直流電源，然後通過控制電路對直流電源進行調節，使其輸出的電流波形與輸入的交流電壓波形同步。

主動式功率因數校正電路的優點是功率因數校正效果好，可達到 0.95 - 0.99 甚至更高。它能夠適應較寬的輸入電壓範圍，並且對電流諧波的抑制能力較強。

然而，主動式功率因數校正電路也存在一些缺點。首先，它的電路結構複雜，成本較高。其次，由於使用了開關器件和控制電路，會產生一定的雜訊和電磁干擾。此外，主動式功率因數校正電路的可靠性相對較低，需要進行良好的散熱設計。

總結來說，功率因數校正電路是一種用於改善交流電源系統功率因數、提高電能利用效率、減輕電網負擔、抑制諧波的技術裝置，廣泛應用於各類電氣設備和電力系統中。通過採用適當的功率因數校正技術，可以實現綠色、高效、可靠的電力供應。
