氧化鋁陶瓷基板上的微帶濾波器以其高穩定性、高Q值和低損耗等優點，成為無線通訊領域的理想選擇。

微帶濾波器的設計原理

頻率範圍：微帶濾波器的頻率範圍主要取決於電路元件的參數和結構。 在設計過程中，需要根據實際應用需求，選擇合適的頻率範圍。

帶阻特性：微帶濾波器的帶阻特性是通過在特定頻段內產生電抗耦合實現的。 通過合理設計電路結構和元件參數，可以實現具有對稱鐘形帶阻曲線的濾波器，從而獲得較高的帶外抑制和較低的插入損耗。

氧化鋁陶瓷基板的特性

氧化鋁陶瓷具有高硬度、高耐磨性、高耐腐蝕性和高熱穩定性等優點，使其成為無線通訊應用中理想的基板材料。 此外，氧化鋁陶瓷的介電常數較低，有利於實現高Q值的微帶濾波器。

微帶濾波器的制造技術

陶瓷基板製造：氧化鋁陶瓷基板的製造過程包括陶瓷粉末的製造、壓制成形、燒結和加工等步驟。 其中，陶瓷粉末的製造是關鍵環節，需要控制其細微性和純度以確保基板的效能。

金屬電路製造：金屬電路的製造過程包括光刻、濺射、蒸鍍等工藝科技。 這些工藝科技需要精確控制電路的形狀、尺寸和厚度，以確保濾波器的效能。

燒制過程：燒制過程是在高溫爐中進行的高溫化學反應過程，其溫度通常在1500℃以上。 在燒制過程中，需要控制溫度、氣氛和時間等參數，以確保濾波器的穩定性和可靠性。

表面處理：濾波器的表面處理包括塗覆或封裝，通常採用高分子材料或金屬材料進行封裝。 表面處理可以保護濾波器免受環境影響，提高其耐腐蝕性和耐磨性。

微帶濾波器的效能評估

阻抗譜：阻抗譜是通過網絡分析儀進行量測的，通常採用S參數（散射參數）表示。 通過量測濾波器在不同頻率下的反射係數和傳輸係數，可以繪製出阻抗譜曲線，以評估濾波器在不同頻率下的匹配效能。

插入損耗：插入損耗是評估濾波器效能的重要名額之一，通常採用衰减量來表示。 插入損耗越小，說明濾波器對訊號的衰减程度越小，傳輸效率越高。

信噪比：信噪比是評估濾波器對雜訊抑制能力的重要名額之一，通常採用信號強度與雜訊强度的比值來表示。 信噪比越高，說明濾波器對雜訊的抑制能力越强，訊號質量越好。

頻寬範圍：頻寬範圍是評估濾波器效能的另一個重要名額，通常指濾波器能够通過的頻率範圍。 頻寬範圍越寬，說明濾波器能够處理的訊號頻率範圍越廣。

群延遲：群延遲是評估濾波器效能的名額之一，反映了訊號通過濾波器後的相位延遲程度。 群延遲越小，說明濾波器的訊號傳送速率越快，相位失真越小。

工作溫度範圍：工作溫度範圍是評估濾波器效能的名額之一，反映了濾波器在不同溫度下的穩定性和可靠性。 工作溫度範圍越寬，說明濾波器能够在更廣泛的溫度範圍內正常工作。

抗干擾能力：抗干擾能力是評估微帶濾波器效能的名額之一，反映了濾波器對外部訊號干擾的抑制能力。 抗干擾能力越强，說明濾波器對外部訊號干擾的免疫力越高，訊號質量越好。

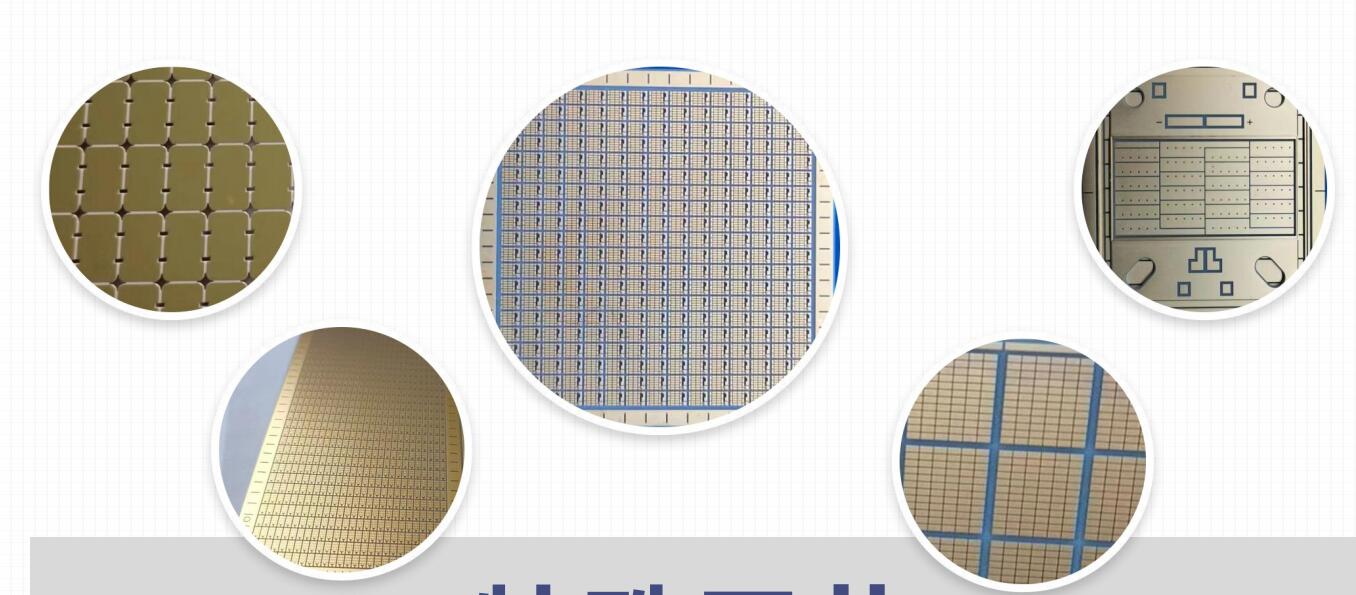

氧化鋁陶瓷基板

氧化鋁陶瓷基板製造的微帶濾波器具有高穩定性、高Q值和低損耗等優點，能够滿足無線通訊應用的需求。 通過對濾波器的阻抗譜、插入損耗、信噪比、頻寬範圍、群延遲和工作溫度範圍等名額進行測試和分析，氧化鋁陶瓷基板製造的微帶濾波器的效能評估滿足無線通訊領域的濾波器。
