手機PCB板的佈線與工藝
2023-09-25
View:196
Author:iPCB      分享文章

一、PCB板的規劃對單片機體系能否抗攪擾非常重要。 要本著儘量控制雜訊源,儘量减小雜訊的傳播與耦合,儘量减小吸收這三大原則規劃PCB板和佈線。

1、PCB板要合理分區,單片機體系一般可分為三區,即模仿電路區(怕攪擾),數位電路區(抗攪擾,又發生攪擾),功率驅動區(攪擾源)。

2、PCB板單點接地原則送電。 三個區域的電源線,地線由該點分三路引出,雜訊元件與非雜訊元件要離得遠一些。

3、時鐘震盪電路,特別高速邏輯電路部分用地線圈起來,讓周文電場趨近於零。

4、I/O驅動器材,功率放大器材儘量接近PCB板的邊,接近引出接外掛程式。

5、能用滿意體系最低要求頻率的時鐘,時鐘發生器要儘量接近用到該時鐘的器材。

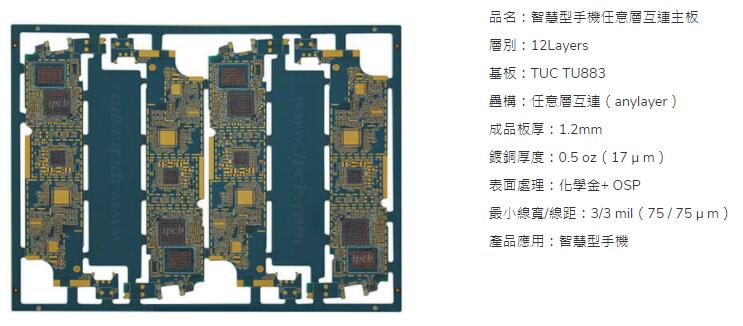

手機PCB板

手機PCB板

6、石英晶體振盪器外殼要接地,時鐘線要儘量短,且不要引得到處都是。

7、運用45度的折線佈線,不要運用90度折線,以减小音訊訊號的發射。

8、單面板,雙面板,電源線,地線要儘量粗,訊號線的過孔要儘量少。

9、四層板比雙面板雜訊低20dB,6層板比4層板雜訊低10dB.經濟條件允許時儘量用多層板。

10、關鍵的線儘量短並且要粗,並在兩邊加上保護地,將靈敏訊號和雜訊場帶訊號通過一條扁帶電纜引出的話,要用地線--訊號--地線管道引出。

11、石英振盪器下麵不要形成環路,如不可避免,環路應儘量小。

12、時鐘線垂直於I/O線比平行於I/O線攪擾小,時鐘線要遠離I/O線。

13、對A/D類器材。 數位部分可繞一下也不要交叉,雜訊靈敏線不要與高速線、大電流平行。

14、單片機及其他IC電路,如有多個電源、地端的話,每端都要加一個去耦電容。

15、每個IC要有一個去偶電容,要選擇訊號好的獨石電容作去耦電容。 去耦電容焊在PCB板上時,引脚要儘量短。

16、從高雜訊區的訊號要加濾波,繼電器線圈處要加放電二極體。 能够用一個電陰的方法來軟化IO線的跳變沿或提供必定的阻尼。

17、用長容量的鉭電容或聚脂電容而不必電解電容作電路充電的儲能電容。 因為電解電容散佈電感較大,對高頻無效,運用電解電容時要與高特效好的去耦電容成對運用。

18、需求時,電源線、地線上可加用銅線繞制鐵氧體而成的高頻扼流器材阻斷高頻雜訊的傳導。

19、弱訊號引出線,高頻,大功率引出電纜要加遮罩,引出線與地線要絞起來。

20、PCB板過大或訊號線頻率過高,使得線上的延遲時間大於或等於訊號上升時間時,該線要按傳輸線處理,要加終端匹配電阻。

21、儘量不要運用IC插座,把IC直接焊在PCB板上,IC座有較大的散佈電容。

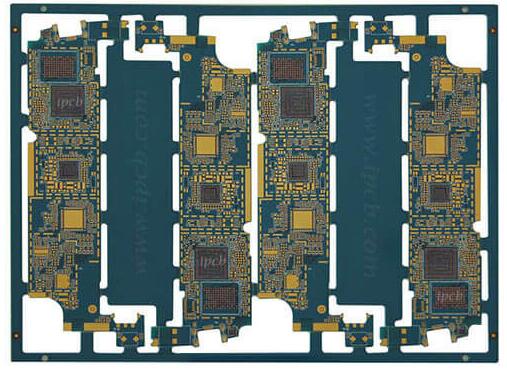

手機PCB板

手機PCB板

二、去耦電容

每個IC的電源,地之間應配一個去耦電容,它能够濾掉來自電源的高頻雜訊。 作為儲能元件,它吸收或提供IC內部三極管導通,截止引起的電流改變,然後降低體系雜訊。 要選高頻特效好的獨石電容或瓷片電容的纏繞式結構,其散佈電感較大,對濾除高頻訊號幾乎不起作用,作用時要與去耦電容成對運用。 鉭電容則比電解電容作用更好。


三、抑制高頻電感

用粗漆包線穿入軸向有幾個孔的鐵氧體芯,就構成了高頻扼制器材。 將其竄入電源線或地線中可阻撓高頻訊號從電源/地線引進。 這種元件特別適合用於隔開一塊PCB板上的模仿電路區、數位電路區,以及大功率驅動的供電。 應該注意的是它必須放在該區儲能電容與電源之間,而不能放在儲能電容與用電器之間。
