PCBA製造 - 金手指PCBA

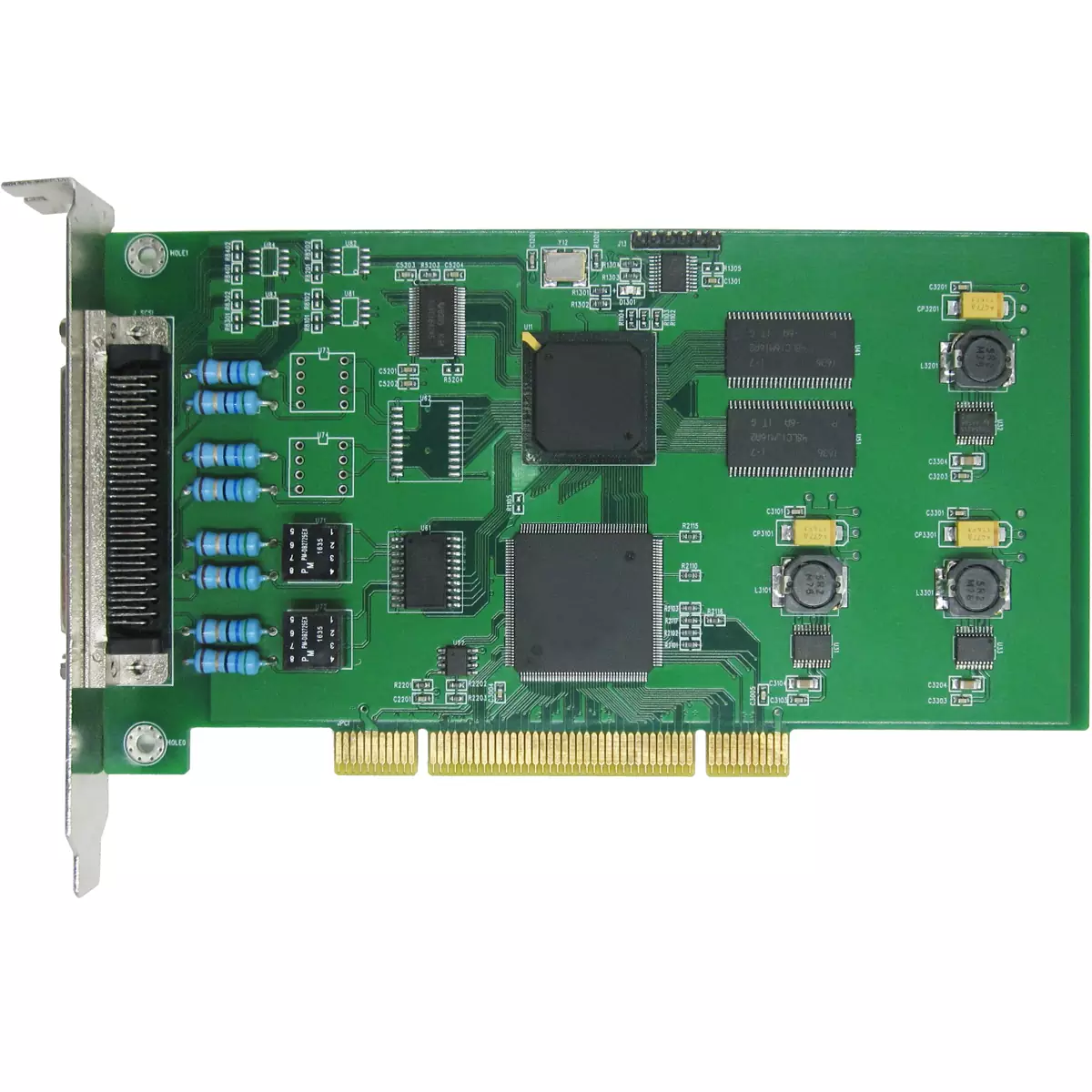

金手指（Connecting finger）是一種用於連接主機板的介面（例如記憶體模組和記憶體插槽、圖形卡和圖形卡插槽等之間）。 所有訊號都通過金手指傳輸。 金手指由許多金導電觸點組成，這些觸點塗有金並排列成手指狀圖案，囙此被稱為“金手指”。 金手指實際上是通過特殊工藝在覆銅板上塗上一層金，因為金具有很强的抗氧化性和導電性。 金手指如下圖所示，板邊緣區域的黃色部分是金手指。

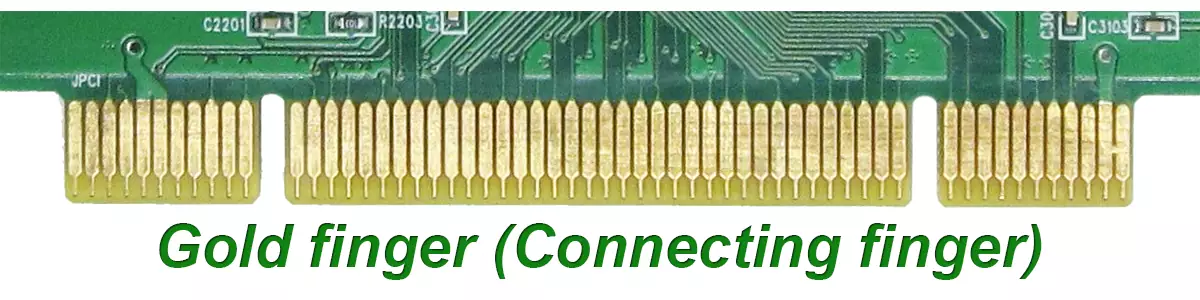

金手指（Connecting finger）

金手指是通過電鍍金科技加工的導電觸點。 連接指與主機板上的插槽緊密結合，通過金屬接觸實現訊號和電源的傳輸。 將顯卡插入主機板後，金手指將與主機板上的插槽相對應，以確保訊號和電源的穩定傳輸。

金手指的優點

1.高速傳輸：金手指採用鍍金科技加工，具有優异的導電性和耐腐蝕性，可以支持高速資料傳輸，滿足高性能連接。

2.相容性强：金手指的設計考慮了不同型號和品牌的主機板插槽，相容性好，方便用戶陞級和更換設備。

3.穩定性高：由於金手指與PCBA主機板接觸面積大，可以提供更穩定的訊號和電源傳輸，保證顯示裝置的正常運行。

金手指的設計要求通常包括以下內容

1.金手指上的金厚度一般為0.25-1.3um，金的厚度取決於金手指的插入和移除次數；

2.金手指之間的最小距離為6mil；

3.金指板的設計厚度為0.8-2.0mm；

4.金手指最大高度≤2英寸；

5.金手指倒角的角度可以是20°、30°、45°、60°或90°；

6.焊料和銀焊盤與金手指頂部的最小距離為14mil；

7.除了對插入邊緣進行倒角外，金手指的倒角要求還應包括在插入板兩側進行45°倒角（1-1.5）或R1-R1.5圓角，以便於插入和拆卸。

作為一種先進的介面技術，金手指具有廣闊的應用前景和市場價值。 iPCB為客戶提供金手指PCBA。 如有需要，請聯繫我們。
