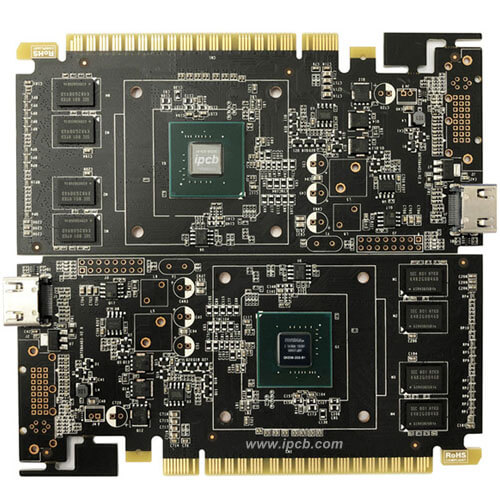

    顯示卡PCBA

    顯示卡PCBA

    層數:6層

    表面工藝:沉金

    黑色阻焊層

    PCB測試:是

    PCBA測試:是

    提供PCB製造:是

    ipcb 提供完整的電子元件

    PCBA 測試:是

    符合 RoHS 的無鉛組裝

    產品說明 技術資訊

    通常衡量一款顯示卡的好壞,大家都會說“作工很扎實、用料全固態、高速顯存、多熱管豪華散熱器”……這些都是非常直觀、表像的東西,大家一看便知,而且高品質電容、散熱、顯存確實能够提高顯示卡效能和品質。 但是,這並不是最主要的,真正影響顯示卡整體效能的,除了GPU和顯存這兩大重要晶片之外,PCB應該是排在第一位的。 如果一片顯示卡連電路都設計不好的話,配備再好的電容和散熱器可能也無法穩定運行乃至超頻了

    由於現時的電子行業的工藝越發複雜、元件集成度越來越高,所以對PCB板的層數要求與日俱增。 尤其是顯示卡,由於高中低端顯示卡的劃分涇渭分明,囙此PCB板幾乎囊括了所有規格:4層、6層、8層、10層、12層、14層!

    PCB層數越多自然需要更多的原材料,更重要的是工藝更複雜,複雜的工藝導致廢品率較高,成本自然提高不少。 對於一般的顯示卡來說,8層板雖然比6層板僅僅新增了2層板,但成本卻提高了50%-70%。


    什麼是公版和非公版顯示卡PCB?

    公版顯示卡產品:是按照晶片廠商提供的一套完整的晶片、PCB、供電用料等設計方案而進行生產的。 公版存在的最大問題就在於市售產品千篇一律,並且普遍來說超頻和效能偏低、散熱一般、功能簡單。

    非公版顯示卡產品:是廠商只使用了晶片廠商的GPU,根據自己產品的需要,對公版PCB進行優化,重新設計,以達到新增功能、提升頻率、强化電路等優於公版產品的目的,又或者為了達到縮減PCB層數、PCB大小、供電元件、降低頻率等提高性價比的目的。 不過現時市場當中的非公版產品以後者居多。


    公版顯示卡PCB的優缺點分析:

    公版卡的優勢

    第一:官方設計的板型,做工用料完全不用擔心,效能穩定性都經過嚴格測試,值得信賴;

    第二:公版不一定是最强的,但很可能是成本最高的,PCB層數、用料都非常奢華;

    第三:公版卡上市速度最快,如果您喜歡追新的話,那麼可能只有公版這一種選擇;

    第四:高端顯示卡不會輕易開放生產許可權,只有公版卡。


    公版顯示卡的劣勢

    第一:板型千篇一律,不同廠家的產品基本完全相同,沒有特色、同質化嚴重;

    第二:公版散熱器效能勉强,溫度/譟音表現不好(公版PCB+非公版散熱器除外);

    第三:公版用料奢華,成本居高不下,而且NV/ATI往往對公版卡限價,簡單來說就是貴;

    第四:公版卡由NV/ATI總部設計,往往採用了高端電感/電容/MOS(事實上用料冗餘,沒必要如此豪華),這給不同地區的工廠採購原料造成了困難(並沒有考慮到世界各地的實際情況),囙此產量有限,各大廠商也不願使用公版設計。

    非公版PCB的演變及歧義

    早期的非公版產品當中,顯示卡廠商大多為了體現自己的研發實力或者其他方面,大多會開發出一些效能更好、功能更全的非公版顯示卡,使那時的消費者對非公版產品趨之若鶩,所以非公版顯示卡的出現也為顯示卡領域帶來了更多的新鮮血液,擺脫了市場上千篇一律的產品樣式。 大多數非公版都是Cost Down(降低成本、縮水)版本

    但隨著產能的提升,和對硬體需求的極速發展以及價格的競爭上,非公版產品的質量逐漸嚴重縮水,攪亂了原本以高品質高性能著稱的非公版產品,囙此越來越多的玩家已經逐漸遠離了非公版產品,轉而重新投入公版產品的懷抱。 至此現時在顯示卡市場很難找到超越公版顯示卡效能以及功能的產品了。 而市場中多數的非公版產品幾乎已經被各種縮水版的顯示卡所充斥著,非公版幾乎成了縮水、偷工減料的代名詞。 囙此,“非公版”這個詞也似乎被越來越多的DIY玩家所排斥,“公版”開始與高品質和優秀做工掛鉤。 在瞭解了關於公版和非公版初步的概念之後,現在我們就來探討一些更加深入的東西,那就是關於PCB的設計目的。


    公版和非公版的顯示卡PCB設計目標不同

    NVIDIA和ATI並不直接賣顯示卡,它們設計PCB的目的是為了盡可能讓GPU效能不會受到PCB的限制,嚴謹、均衡、保守是其主要特點。 囙此他們很少會考慮到成本、原料採購、世界各地工廠的製造能力等客觀因素;

    公版PCB往往是先於GPU而設計的,也就是說GPU尚未出世,公版PCB已經準備就緒了,然後再把GPU焊上去,來檢驗其效能表現。 由於這種PCB在設計時只停留在理論階段,對GPU的電力特性尚未吃透,囙此往往用料冗餘,只是在產品發佈最後階段作一些微小的改動,最終效能表現不一定最好.


    而非公版顯示卡PCB在設計時就非常靈活了,此時NVIDIA/ATI已經將成品GPU及公版設計方案交付合作夥伴,顯示卡PCB廠商可以在此基礎上自由發揮,優化佈線和供電設計,當然也可以在條件許可的情况下降低成本。

    非公版顯示卡PCB也有好壞之分,縮水也是情有可原.所以可以這麼說,非公版不一定比公版差,一些廠商精心設計的非公版PCB成本可能比公版低一些,但效能反而更好。 換句話說,既然以更小的代價可以實現更多的功能和更强的效能,有什麼必要大動干戈使用豪華PCB呢?

    顯示卡PCBA

    層數:6層

    表面工藝:沉金

    黑色阻焊層

    PCB測試:是

    PCBA測試:是

    提供PCB製造:是

    ipcb 提供完整的電子元件

    PCBA 測試:是

    符合 RoHS 的無鉛組裝
