HDI高頻PCB板佈線注意事項有哪些?
2019-07-25
View:257
Author:ipcb      Share


那麼質量有保證的HDI高頻PCB佈線注意事項有哪些呢?

1、為了管理高頻PCB線路板絕緣材料與相鄰佈線之間的電磁力場,應考慮適當,使用絕緣編號嚴格的高性能絕緣高頻PCB線路板根據電平控制,並且為了減少PCB的回波損耗,電路板傳輸線的拐角也應考慮合適,並使用四十五度角。

2.高頻PCB佈線過程中 電路板,尖端引線有一個抽頭電感。有必要防止使用所有含鉛元件。此外,在高頻背景下應使用外部安裝組件。同時,對於信號過孔要防止過孔加工工藝 如果過孔處產生引線電感,則嚴禁在敏感板上使用過孔加工工藝。

3、為了避免高頻PCB上產生三維電磁力場PCB佈線時的電路板,應提供豪博的底層,並用模型打孔將這些地層連接在一起,並進行電鍍。操作應適當,並使用非電接觸鍍鎳或浸鍍代替 HASL 方法,因為電鍍表面的高可焊性塗層需要較少的引線,因此有助於減少背景污染。

4、由於高頻PCB線路板阻焊層的厚度和絕緣性能沒有確定,為避免覆蓋整個表面的阻焊材料引起其電磁力+射線的較大變化,阻焊層應盡可能使用作為阻焊層的電磁力場。

以上的本質含義是質量有保證的高頻PCB電路板。是佈線的注意事項。因為在整個佈線過程中選擇不同的材料和方法可能會影響PCB電路板的性能,所以佈線是實施的。在操作過程中,您應該掌握與您關心的事物相關的項目並進行操作。同時,對於很多需要購買的人來說,選擇到服務好的高頻PCB線路板商家購買,可以更好的保證產品和服務的質量。


ipcb是一家專業從事高端PCB線路板設計、開發和生產的高新技術企業。iPcb.cn自主研發行業首個PCB自動報價訂購系統,以互聯網+打造工業4.0PCB智能工廠為目標,為客戶提供專業的PCB技術和PCB生產服務。

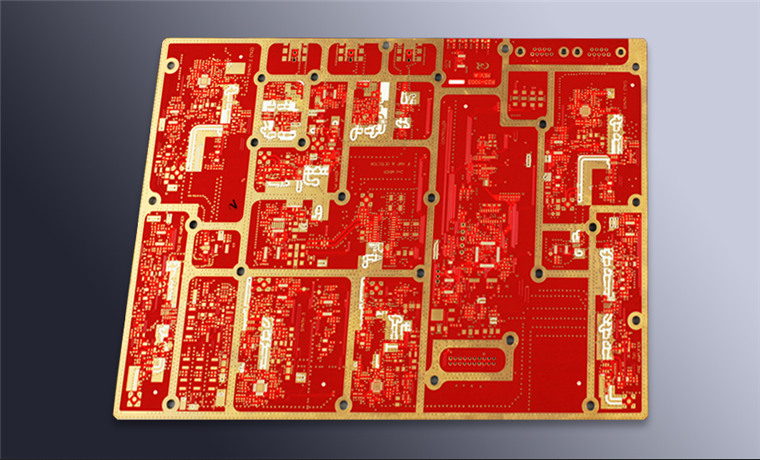

高頻PCB
