多層電路板 - 車用電子 6L PCB

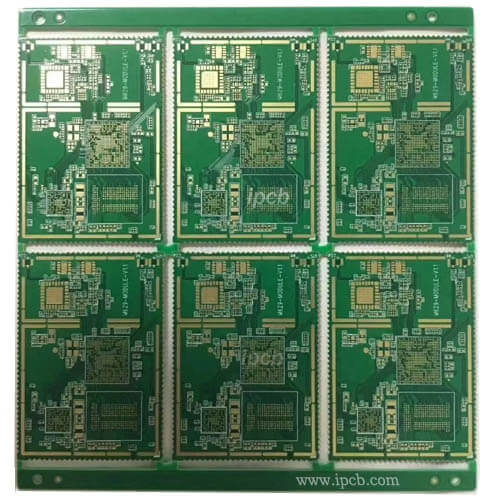

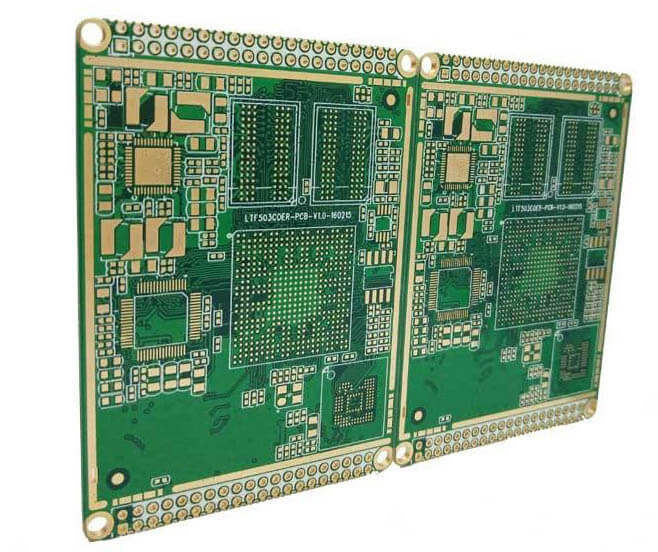

這是一個車用電子半孔電路板，它是車用電路板的覈心，需要通過半孔焊接到車用電子主機板上面。對於這類板邊有整排半金屬化孔的PCB，其特點是孔徑比較小，大多用於車用電子主機板的子板，通過這些孔與主機板以及元器件的引脚焊接在一起。 如果這些半金屬化孔內殘留有銅刺，在PCB廠家進行焊接的時候，將導致焊脚不牢、虛焊，嚴重的會造成兩引脚之間橋接短路。

囙此這一類半孔電路板需要控制好電路板邊半金屬化孔成型後的產品品質，如孔壁銅刺翹起、殘留等，一直是車用電子半孔電路板加工過程中的一個難點問題。

金屬半孔電路板（槽）是指一鑽孔經孔化後再進行二鑽、外形工藝，最終保留金屬化孔（槽）一半，即板邊金屬化孔切一半。 在電路板行業中也叫郵票孔，是可以直接將孔邊與主邊進行焊接的，以節省連接器和空間，常在訊號電路裏經常出現。

半孔電路板生產工藝流程包括以下步驟：

1、外層電路設計.

2、電路基板圖形電鍍銅.

3、電路基板圖形電鍍錫.

4、PCB的半孔處理.

5、PCB制程中需要退膜.

6、半孔電路板在電路板生產制程的流程不同與常規的PCB，它需要先退膜再蝕刻。

Msb786是車載娛樂導航系統解決方案。主要芯片規格為arm cortex-a9雙核（neon）CPU，512KB L2緩存； 3D圖形GPU支持OpenGL es1.1/2.0； DRAM內存接口支持DDR3 16位/8位*2，最高1gmhz； NAND接口支持I-NAND.Movi-NAND、SLC/MLC NAND flash，最高60位ECC；支持1080p全高清解碼和720p H.264編碼；支持LVDS/TTL/TTL+TCON面板，分辨率高達1280 x 800；支持CVBS和HDMI v1.4輸出；支持安卓4.1操作系統

iPCB Circuits Limited（iPCB）主要從事精密電路板的研發及生產，我們擁有多年的車用電子行業的生產經驗，如您需要車用電子電路板相關的資訊或咨詢，歡迎您與我們聯絡。
