金屬基板 - 化妝燈鋁基PCB

鋁基PCB是一種具有良好散熱功能的金屬PCB。 通常，單個面板由三層組成：電路層（銅箔）、絕緣層和金屬基板。 常見於LED鋁基PCB產品。 有兩面，白色的一面用於焊接LED引脚，另一面呈現鋁的自然顏色，通常塗有導熱膏並與導熱部分接觸。

PCB鋁基覆銅板是由銅箔、隔熱層和金屬基板組成的金屬電路板。 其結構分為三層：

電路層：相當於普通PCB的覆銅層壓板，銅箔厚度為1oz至10oz。

保溫層：保溫層是一層低熱阻導熱保溫材料。 鋁基覆銅層壓板的核心技術在於0.003英寸至0.006英寸的厚度範圍，已獲得UL認證。

基層：它是一種金屬基材，通常是鋁或可選的銅。 鋁基覆銅層壓板和傳統環氧玻璃布層壓板等。

PCB鋁基板由電路層、隔熱層和金屬基板組成； 電路層（即銅箔）通常被蝕刻以形成印刷電路，將組件的各個組件相互連接。 一般來說，電路層需要較高的載流能力，囙此應使用較厚的銅箔，厚度一般為35μm~280μm。

隔熱層是鋁基PCB的核心技術，通常由填充有特殊陶瓷的特殊聚合物組成。 它具有低熱阻、優异的粘彈性和抗熱老化能力，能够承受機械和熱應力。 IMS-H01、IMS-H02和LED-0601等高效能鋁基PCB的隔熱層採用了這種技術，使其具有優异的導熱性和高强度的電絕緣效能。

金屬基電路板是鋁基PCB的支撐部件，需要高導熱性。 一般來說，它是鋁板，但也可以使用銅板（銅板可以提供更好的導熱性），適用於鑽孔、沖孔和切割等常規機械加工。 與其他材料相比，PCB材料具有無與倫比的優勢。 適用於功率元件的表面貼裝SMT。 無需散熱器，大大减小了尺寸，散熱效果好，絕緣和機械效能好。

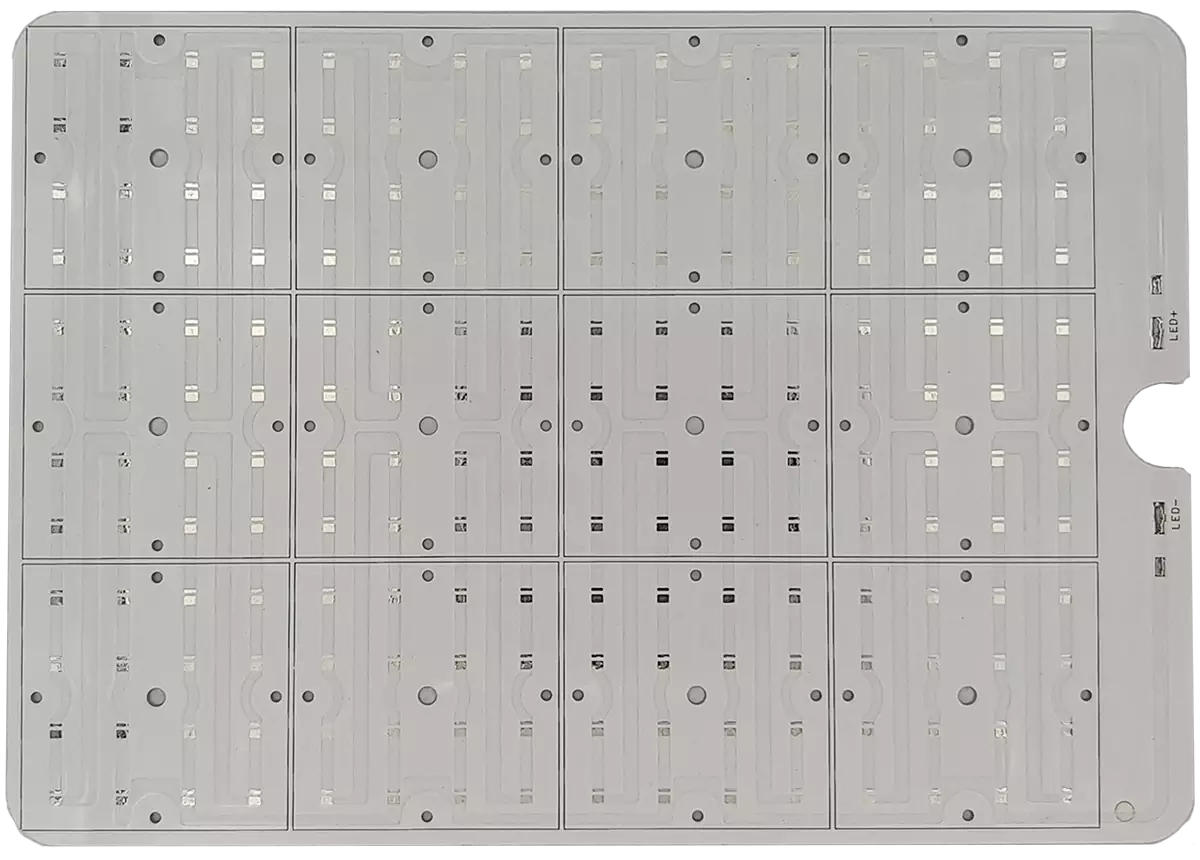

化妝燈鋁基PCB

化妝燈鋁基PCB是鋁基PCB的一種。 化妝燈通過LED插入鋁基PCB中，通電時發光，並將熱量從鋁基PCB板中傳導出去。
