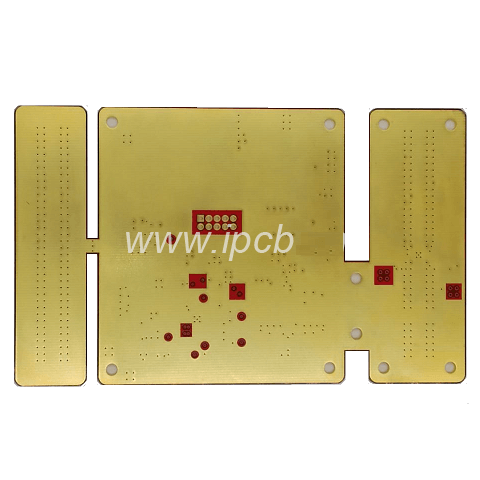

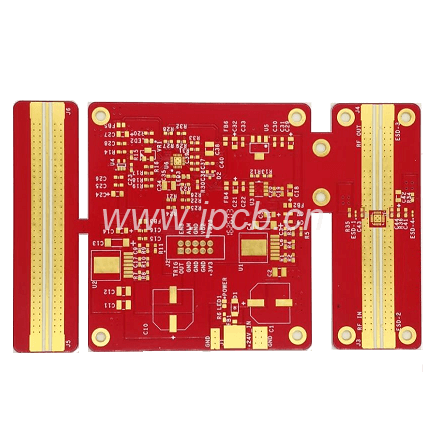

    羅傑斯 Rogers 射頻PCB

    品名:羅傑斯Rogers射頻PCB

    基板:RO4350B,RO4003C,RO4835

    層數:2層

    介電常數:3.48,3.38

    成品板厚:0.508-1.524mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    導熱係數:0.69w/m.k

    產品應用:通訊儀器設備

    產品說明 技術資訊

    愛彼電路專業射頻PCB板製作,各種資料備料齊全,線寬控制精度+/-1mil,孔徑公差+/- 2mil,資料品牌有:TACONIC,ROGERS,ARLON,ISOLA,PTFE等。


    產品包括Teflon(鐵氟龍F4BM-2)、Rogers(羅傑斯4003C、4350B、5880)、Taconic(泰康利)、Arlon(雅龍)、TP複合介質基片、高頻混壓介質板(板厚從0.127mm-10mm),介電常數2.2~18。


    愛彼電路專營(高頻微波線路板電子狗線路板)主要經營:高頻微波線路板電子狗線路板聚四氟乙線路板TP複合介質。 作為經營高頻微波線路板電子狗線路板聚四氟線路板TP複合介質的企業,我們始終堅持誠信和讓利於客戶,堅持用自己的服務去打動客戶。


    TACONIC資料型號如下

    TLY-5A TLY-5 TLY-3 HT1.5 TLX-0 TLX-9 TLX-8 TLX-7 TLX-6 TLC-27 TLE-95 TLC-30 TPG-30 TLG-30 RF-30 TSM-30 TLC-32 TPG32 TLG-32 TLG-34 TPG35 TLG-35 RF-35 RF-35A RF-35P RF-41 RF-43 RF-45 RF-60A CER-10


    高頻板加工說明

    我司常用的高頻板材供應的有:羅傑斯ROGERS、TACONIC系列、高頻微波PTFE線路板、鐵氟龍Teflon,聚四氟乙烯線路板

    常用的庫存資料有羅傑斯4000系列:RO4350B/RO4003C厚度:0.2,0.254,0.308 0.508 0.762,0.813,1.524

    我司無庫存的板材交期需向板材供應商確認,供應商有庫存交期在1-5天,無庫存需向供應商確認交期。

    所有高頻板材都可以和FR4板材及PP混壓,羅傑斯4000系列可以RO4350BPP合成FR4混壓板。


    羅傑斯Rogers高頻板資料如有

    RO4003C、RO4350B、RO4360、RO4533、RO4535、RO4730、RO4232、RO4233、RO3003、RO3006、RO3010、RO3035、RO3203、RO3206、RO3210、RO3730、RO5780、RO5880、RO6002、RO3202、RO6006


    泰康尼克TACONIC資料型號如下

    TLY-5A TLY-5 TLY-3 HT1.5 TLX-0 TLX-9 TLX-8 TLX-7 TLX-6 TLC-27 TLE-95 TLC-30 TPG-30 TLG-30 RF-30 TSM-30 TLC-32 TPG32 TLG-32 TLG-34 TPG35 TLG-35 RF-35 RF-35A RF-35P RF-41 RF-43 RF-45 RF-60A CER-10


    雅龍ARLON高頻板資料如下

    AD255 C03099,AD255 C06099,AD255 C04099,AD300 C03099,AD300 C04099,AD300 C06009,TC600,AD250 C02055C,TC350,MCG300CG,DCL220,CUCLAD 217LX,CUCLAD 250GX,ARLON 55NT


    其它高頻板資料如下

    F4BK225 F4BK265 F4BK300 F4BK350 F4BM220 F4BM255 F4BM265 F4BM300 F4BM350

    品名:羅傑斯Rogers射頻PCB

    基板:RO4350B,RO4003C,RO4835

    層數:2層

    介電常數:3.48,3.38

    成品板厚:0.508-1.524mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    導熱係數:0.69w/m.k

    產品應用:通訊儀器設備
