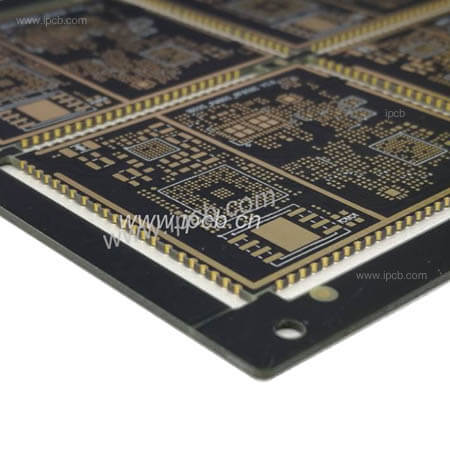

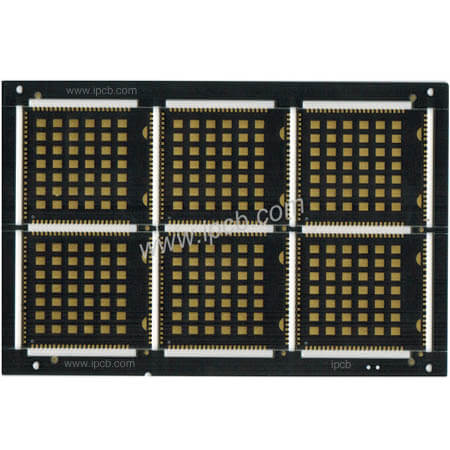

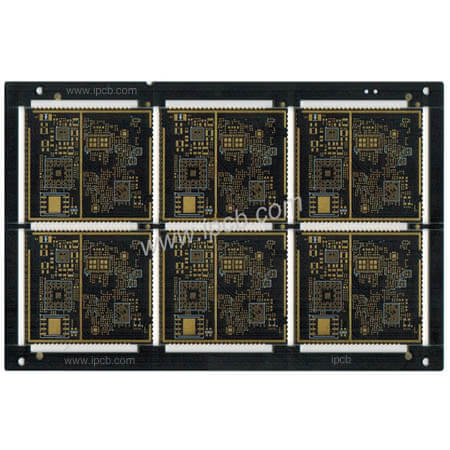

    6層2階 HDI 電路板

    品名:6層2階HDI電路板

    基板:FR-4 ITEQ IT180A

    層別:6L

    疊構:2+N+2 HDI

    成品板厚:1.0m

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,機械孔= 0.2mm

    特殊制程:半孔制程+板邊鍍金

    產品應用:無線通訊模組

    產品說明 技術資訊

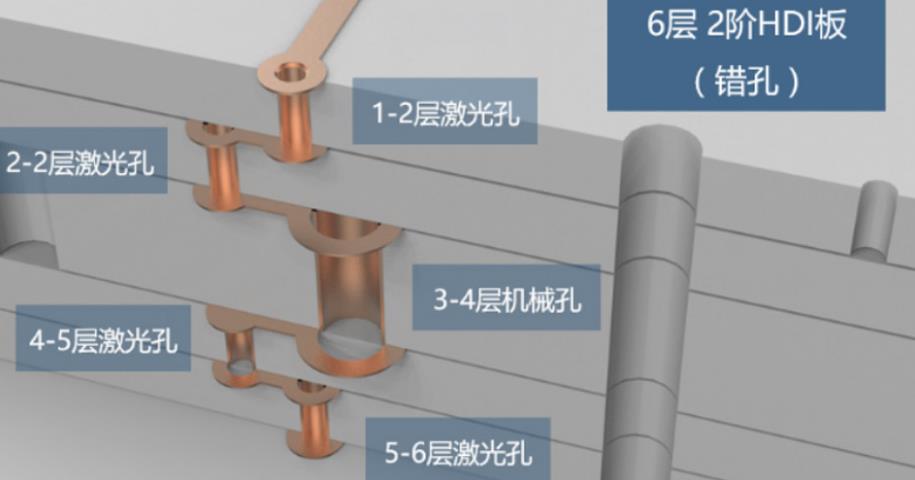

    下圖是一個6層2階錯孔HDI 電路板。 平時大家用6層2階 HDI 電路板的少,大多是8層2階起。 這裡更多層數,跟6層是一樣的道理。

    所謂2階,就是有2層雷射孔。

    所謂錯孔,就是兩層雷射孔是錯開的。

    為什麼要錯開呢? 因為鍍銅鍍不滿,孔裡面是空的,所以不能直接在上面再打孔,要錯開一定的距離,再打上一層的空。

    6層二階=4層1階外面再加2層。

    8層二階=6層1階外面再加2層。

    疊孔板工藝的HDI 電路板複雜而且價格更高。

    錯孔HDI 電路板的兩層雷射孔重疊在一起。 線路會更緊湊。

    需要把內層雷射孔電鍍填平,然後再做外層雷射孔。 價格比錯孔更貴一些。

    更超貴的是任意層互聯HDI 電路板的多層雷射疊孔。

    任意層互聯HDI 電路板就是每一層都是雷射孔,每一層都可以連接在一起。 想怎麼走線就怎麼走線,想怎麼打孔就怎麼打孔。


    六層二階電路板結構

    六層二階 HDI 電路板 結構

    品名:6層2階HDI電路板

    基板:FR-4 ITEQ IT180A

    層別:6L

    疊構:2+N+2 HDI

    成品板厚:1.0m

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    孔徑:雷射孔= 0.1mm,機械孔= 0.2mm

    特殊制程:半孔制程+板邊鍍金

    產品應用:無線通訊模組
