  • DPC陶瓷電路板
    DPC陶瓷電路板

    基材類型:氧化鋁陶瓷

    基板厚度:0.5mm

    導電層:銅、鎳、金

    金屬層厚度:35μm

    表面處理:ENIG

    金屬:1層

    導電孔:0.3mm導電孔

    線寬:0.1mm

    生產工藝:DPC陶瓷

    應用:LED燈

    產品說明 技術資訊

    什麼是DPC陶瓷PCB? DPC陶瓷基於薄膜電路科技,通過磁控濺射實現陶瓷表面金屬化,並通過電鍍實現大於10微米的銅層厚度。 PCB電路板採用DPC(直接鍍銅)方法製造。


    DPC主要使用表面沉積工藝,如蒸發和磁控濺射,對電路基板進行表面金屬化。 首先,在真空條件下濺射鈦,然後加入銅顆粒,最後電鍍變厚。 然後,使用普通PCB工藝完成電路製造,最後通過電鍍/化學鍍沉積新增電路的厚度。


    DPC陶瓷PCB的製造方法包括真空鍍膜、濕塗、曝光顯影、蝕刻等工藝步驟,囙此DPC PCB的價格相對較高。 DPC工藝適用於大多數陶瓷電路板。

    DPC陶瓷基板需要鐳射切割來製造其形狀,而傳統的PCB鑽銑床和衝床無法精確加工,囙此結合力和線寬也更加精確。 金屬具有良好的結晶效能,良好的平整度,不易發生電路脫落,電路定位更準確,線間距更小,可靠性穩定。

    DPC電路板是電子設備中作為產品底層支撐結構的主要部件。 DPC陶瓷PCB只是眾多不同類型的陶瓷電路板之一,可用於適應各種工作條件。

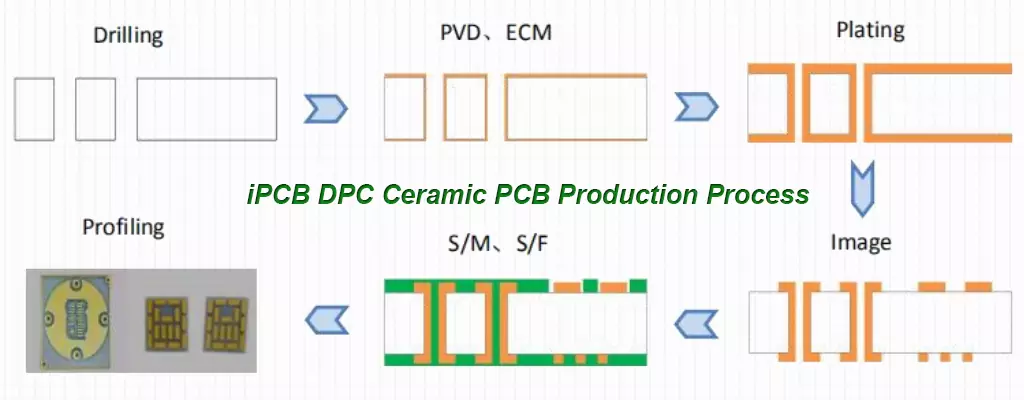

    iPCB DPC陶瓷PCB生產工藝

    iPCB DPC陶瓷PCB生產工藝

    DPC陶瓷PCB的優點

    1.高熱膨脹效應

    DPC陶瓷因其高熱膨脹係數而廣泛應用於電子製造。 這是因為陶瓷電路板可以承受高溫,即使與金屬相互作用,陶瓷基板的導熱性也與矽相當。 眾所周知,它們可以作為出色的隔離裝置,並在相當長的一段時間內表現出色。 DPC陶瓷PCB即使在極高的溫度下也能保持優异的導熱性,為各個領域的各種新應用鋪平了道路。


    2.多功能性

    由於其優越的熱膨脹特性,DPC陶瓷PCB的應用範圍比其他PCB更廣泛。 這種薄膜鍍銅電路板可以在各種應用中找到。 陶瓷電路板是高溫環境下的唯一選擇,例如在一些家用電器中,這是保證電路板在一段時間內持續可靠性所必需的。


    3.散熱效能好

    在散熱方面,由於陶瓷層的存在,在DPC陶瓷PCB上使用陶瓷將導致額外的散熱。 此外,DPC陶瓷電路板具有低熱膨脹係數和高導熱性,使其得到廣泛應用。


    由陶瓷基板製成的薄膜鍍銅電路板成為DPC陶瓷電路。 這種電路板的另一個名字是陶瓷DPC和這種特殊類型的薄膜塗層。

    基材類型:氧化鋁陶瓷

    基板厚度:0.5mm

    導電層:銅、鎳、金

    金屬層厚度:35μm

    表面處理:ENIG

    金屬:1層

    導電孔:0.3mm導電孔

    線寬:0.1mm

    生產工藝:DPC陶瓷

    應用:LED燈


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
