高精度高頻PCB板製造商
2020-08-19
View:288
Author:ipcb      Share


PCB的創新基於技術改造。PCB生產的傳統工藝是銅箔蝕刻法(減法),即用化學溶液對覆銅絕緣基板進行蝕刻,去除不需要的銅層,將所需的銅導體類型留在電路圖形中;用於雙面和多層板的層間互連,通過鑽孔和鍍銅成功連接。如今,這種傳統工藝難以適用於微米級精細線路HDI板的製造,難以成功實現快速低成本生產,也難以實現節能減排的目標。減少和綠色生產。實施技術改革的唯一途徑是改變國家。

多層板的電路連接採用埋孔和盲孔技術。大多數主板和外露卡使用4層PCB板,但使用6層、8層甚至10層PCB板有些合適。如果你想看到PCB有幾層,你可以通過仔細檢查過孔來識別。因為主板和顯卡上使用的4層板是第一層和第四層走線,其他層有其他用途(地線和電源)。因此,和雙層板一樣,過孔會穿透PCB板。如果有一些過孔暴露在PCB的正面,而在背面找不到,那麼它一定是6/8層板。如果在PCB的兩面都能找到相同的過孔,那自然就是4層板了。高精準度,

覆箔板的生產工藝是用環氧天然樹脂、酚醛天然樹脂等粘合劑浸漬玻璃纖維布、玻璃纖維氈、紙等增強材料,並在合適的溫度下烘烤至B階段得到一種預浸料(簡稱Dipping材料),然後按照工藝要求與銅箔層壓,在層壓機上加熱加壓,得到所需的覆銅板——高精度高頻PCB板。

  1. 覆銅板的分類覆銅板由三部分組成:銅箔、增強材料和粘合劑。片材一般根據增強材料類別和粘合劑類別或片材的特殊性能進行分類。

    (1). 根據增強材料的分類,覆銅板最常用的增強材料是無鹼(鹼金屬氧化物含量不超過0.5%)玻璃纖維製品(如玻璃布、玻璃氈)或紙(如木材)漿紙、增白木漿紙、棉絨紙)等。因此,覆銅板可分為玻璃布基和紙基兩大類。

    (2). 根據膠粘劑的種類,覆箔層壓板所用的膠粘劑主要有酚醛、環氧樹脂、聚酯、聚酰亞胺、聚四氟乙烯天然樹脂等,正因如此,覆箔層壓板又分為酚醛、環氧型、聚酯型、聚酰亞胺型、聚四氟乙烯型覆箔板。

    (3). 根據基材的特殊性和用途,根據基材在火焰中和離開火源後的燃燒程度,可分為普通型和自熄型;根據基材的屈曲程度可分為剛性和柔韌性 覆膜層壓板:根據基材的辦公溫度和辦公背景條件,可分為耐熱、抗輻射、高頻覆箔層壓板。除此之外,還有用於特殊場合的覆箔層壓板,如預製內層覆箔層壓板、金屬基覆箔層壓板,可分為銅箔、鎳箔、銀箔、鋁箔,和康銅箔,根據箔材料的類型。,鈹銅箔複合板。


特殊特性阻抗的定義:在一定頻率下,高頻信號或電磁波在電子元件傳輸信號線相對於某一參考層的寬幅傳播過程中的電阻稱為特殊特性阻抗。它是電阻抗、感抗、容抗的向量……

特殊阻抗的分類:

到目前為止,常見的特殊阻抗特性分為:單端(線)阻抗、差分(動態)阻抗、共面阻抗等。

單端(線)阻抗:英文單端阻抗是指單根信號線的被測阻抗。

差分(動態)阻抗:英文差分阻抗是指在差分驅動時,在兩條等寬等間距的傳輸線上測得的阻抗。

共面阻抗:英文共面阻抗是指信號線在GND/VCC之間傳輸時測得的阻抗(信號線到GND/VCC兩邊的信號線相等)。

阻抗控制所需表決條件:當信號在PCB導線中傳輸時,如果導線的長度接近信號波長的1/7,此時的導線就成為信號傳輸線,而普通的信號傳輸線需要阻抗遏制。在PCB製造過程中,需要根據客戶的要求來投票決定是否需要對阻抗進行管理和控制。如果客戶要求對某個前線寬進行阻抗控制,則必須在生產過程中對線寬的阻抗進行管理和控制。高精度高頻電路板

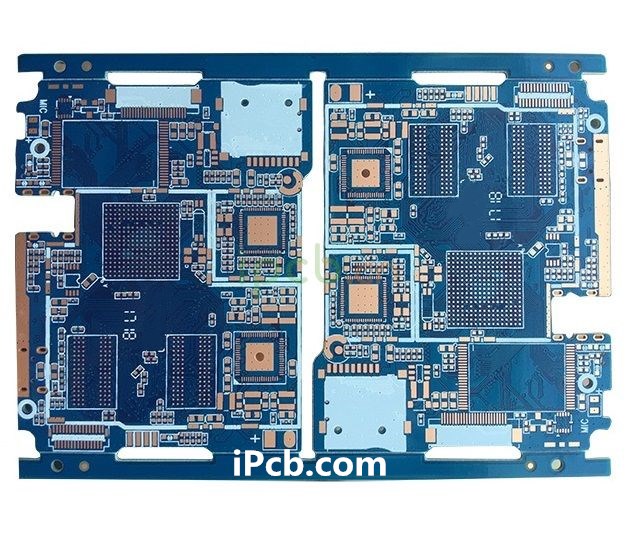

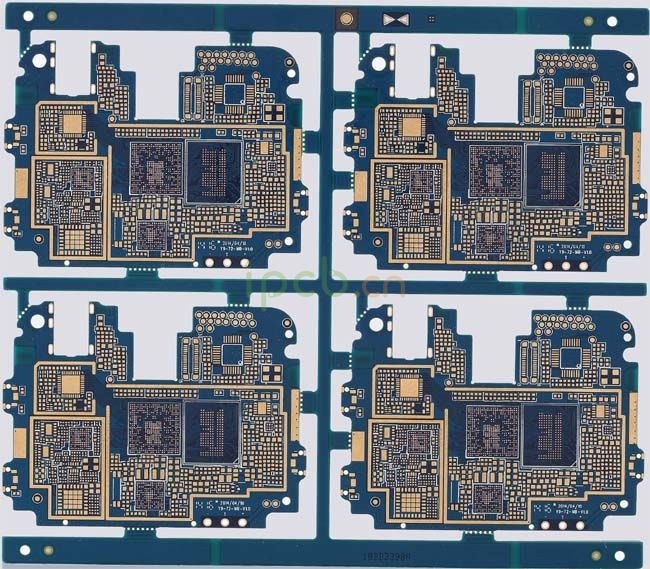

HDI 12L-水印.jpg

最終的試制結果表明,多層高頻混合電路板的預製是基於節約成本、增加抗彎強度和抑制電磁干擾的一個或多個因素。必須考慮在層壓過程中使用天然樹脂流動低性能高頻預浸料和具有更光滑介質外觀的 FR-4 基材。在這種情況下,在壓製過程中控制產品的附著力的風險更大。高頻電路板實驗表明,採用FR-4A材料選用、板邊預置球形流膠擋板、減壓材料應用等關鍵技術,並且利用壓力參數控制等關鍵技術,成功實現了混合材料之間的附著力令人滿意,電路板的可靠性經測試無異常。電子通訊產品高頻電路板的材質確實是一個不錯的選擇。
