高頻微波技術 - 射頻和微波的區別及應用

射頻（Radio Frequency，RF）和微波（Microwave）是電磁波的兩種特定頻率範圍，它們在許多方面有相似之處，那麼射頻和微波有什麼區別呢？

射頻vs微波的頻率範圍

射頻：射頻波通常覆蓋了從幾千赫茲（kHz）到數吉赫茲（GHz）的頻率範圍。 這包括AM和FM廣播、無線電通信、無線局域網（Wi-Fi）、藍牙等。 射頻波的頻率較低，波長較長。

微波：微波波段通常指的是1千兆赫茲（GHz）到300千兆赫茲（GHz）之間的頻率範圍。 微波通常用於雷達、衛星通信、微波爐、無線電波束傳輸等高頻率應用。 微波波段的頻率較高，波長較短。

射頻vs微波的波長

射頻：射頻波的波長通常大於1米，這使它們在傳播時能够繞過一些物體和遮擋物，適用於遠距離通信。

微波：微波波段的波長通常在1毫米到1米之間，波長較短，囙此它們更容易受到障礙物的阻擋和大氣吸收的影響，適用於較短距離的高頻率通信和精密量測。

射頻vs微波的應用

射頻：射頻技術廣泛應用於廣播電視、AM和FM廣播、手機通信、近距離通信（如NFC），以及RF識別（RFID）等領域。

微波：微波技術廣泛應用於雷達系統、衛星通信、微波通信、微波爐、天文觀測、微波數據連結等高頻率應用。 微波的高頻率使其在高精度量測和資料傳輸中具有優勢。

射頻vs微波的傳播特性

射頻：射頻訊號在大氣中傳播時通常受到較少的吸收和散射，囙此能够較遠距離傳播。 這使得射頻通信在長距離通信中非常有效。

微波：微波訊號在大氣中容易受到吸收和散射的影響，這導致了其在大氣透明視窗內的傳播，但在其他頻率範圍內受到干擾。 這也限制了微波通信的傳輸距離。

射頻和微波都是電磁波，它們的主要區別在於頻率範圍、波長、應用領域和傳播特性。 這些差异使它們適用於不同類型的通信和應用需求。 射頻與微波技術涉及到各種不同類型的組件，這些組件用於生成、傳輸、接收和處理射頻微波訊號。

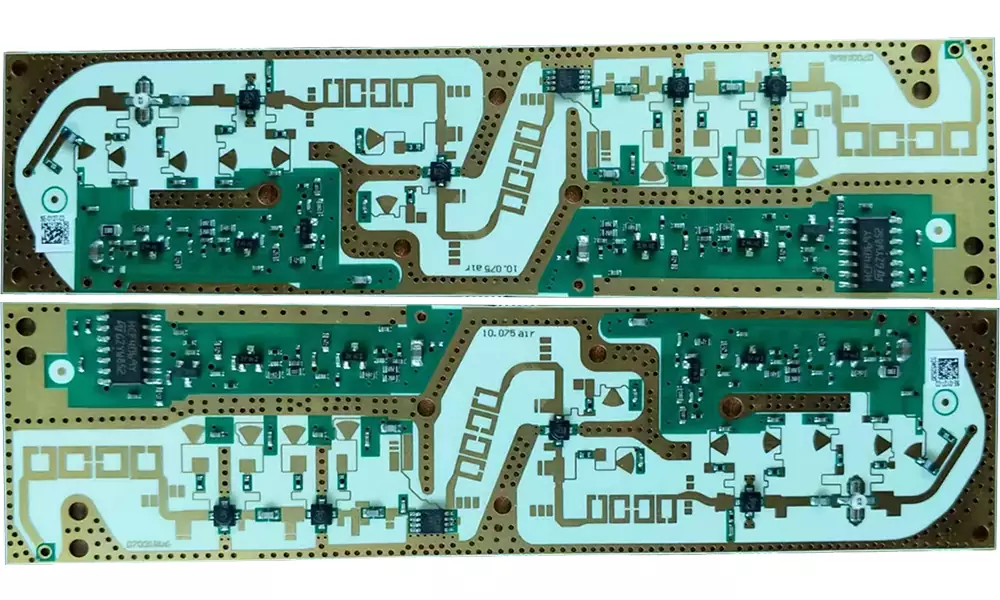

射頻電路板

常見的射頻微波組件

射頻天線：射頻天線用於收發射頻訊號。 它們來自各種形狀和類型，包括偶極天線、單極天線、方向天線、掃描天線等。

射頻放大器：射頻放大器用於新增射頻訊號的幅度。 它們可以是放大器模塊、電晶體放大器、功率放大器等。

射頻濾波器：射頻濾波器用於選擇性地通過或拒絕特定頻率範圍內的訊號。 它們有帶通濾波器、帶阻濾波器等類型。

射頻混頻器：射頻混頻器用於將兩個或多個不同頻率的訊號混合在一起，以產生新的頻率組件。 這在頻譜分析和頻率轉換中很有用。

射頻開關：射頻開關用於在電路中切換訊號路徑，以實現連接和斷開。 它們通常用於射頻前端模塊的切換和控制。

射頻功率分配器和耦合器：這些組件用於將射頻訊號分配到多個路徑或合併來自多個路徑的訊號。

射頻調製器和解調器：射頻調製器用於將基帶信號調製到射頻載波上，而射頻解調器用於從射頻訊號中選取基帶信號。

射頻振盪器：射頻振盪器用於產生穩定的射頻訊號，通常作為時鐘訊號或局部振盪器在收發中使用。

射頻傳輸線：這包括微帶線、同軸電纜、波導等，用於將射頻訊號從一個地方傳輸到另一個地方。

射頻集成電路（RFIC）：RFIC是專門設計用於射頻應用的集成電路，包括射頻放大器、混頻器、濾波器和其他功能。

這些組件在射頻與微波系統中起著關鍵作用，它們通常需要精確的設計和調整，以確保系統性能的優良。 不同的應用需要不同類型的組件，以滿足射頻與微波組件特定的要求。
