高頻微波技術 - PCB天線設計的優化

PCB天線又稱為印刷電路板天線，是一種將天線直接印製在PCB（印刷電路板）上的天線形式。 這種天線在現代無線通訊設備中扮演著越來越重要的角色，特別是在移動設備、物聯網設備和無線感測器網路中，由於其緊湊、輕便和低成本的特點，得到了廣泛應用。

PCB天線的設計原理基於電磁場理論。 通過在PCB板上佈置特定的金屬導體圖案，可以形成有效的電磁輻射和接收結構，從而實現無線訊號的發送和接收。 PCB天線的效能受到多種因素的影響，包括導體圖案的形狀、尺寸、資料以及PCB板的介質特性等。 囙此，在設計PCB天線時，需要綜合考慮這些因素，以確保天線的效能滿足實際應用需求。

關於PCB天線

什麼是PCB天線？ 顧名思義，就是在PCB上印製了一根走線，可以將其畫成直線走線，反轉的F形走線，蛇形或圓形走線等，長度為四分之一波長就基本可以形成天線，將電信號輻射出去或接收訊號。

PCB天線設計

天線的幾個關鍵性能指標：增益、工作頻段/頻寬、駐波比/輸入阻抗。

PCB天線模型

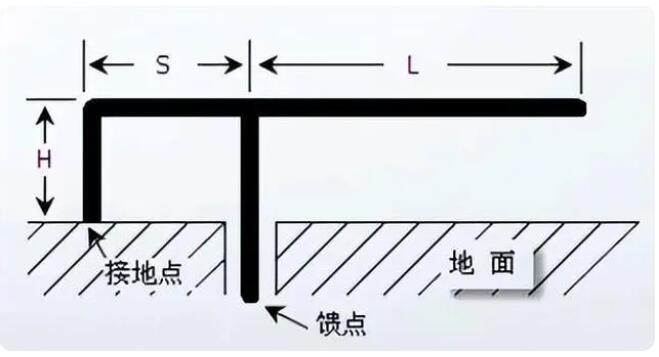

PCB天線最常見的結構是倒F天線，如下圖所示。

倒F天線模型

天線的長度需要符合傳輸訊號的四分之一自由空間波長，才能達到發射和接收轉換效率最高，同時更好產生較好輸入阻抗。 2.45GHz訊號的自由空間波長為122.45mm，囙此相應的天線長度約為30.6mm，該長度就是PCB天線中倒F部分（L）的長度。

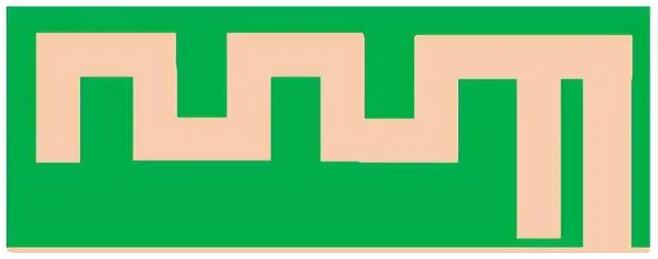

實際設計中，為了盡可能减小天線佔用的空間，常常會設計成蛇形走線。 天線的高度（H）、饋線與接地點的距離（S）以及蛇形走線的寬度這三項參數設計到具體的模擬調試。

天線的蛇形走線

除了倒F部分的蛇形走線，天線還需要良好的接地面，才能實現訊號的輻射和接收。 接地面的長度要求和蛇形走線部分一樣，為傳輸訊號的四分之一自由空間波長，即30.6mm。 考慮到產品的實際使用環境，無線模組的體積不能太大.

天線的蛇形走線

PCB天線性能測試

們在模擬軟件中對天線進行模擬測試（帶測試底板），以及對天線實物進行了實際測試，測試結果顯示，天線各項參數均滿足設計要求。

PCB天線的種類繁多，常見的有偶極子天線、單極子天線、環形天線、縫隙天線等。 這些天線形式各有優缺點，適用於不同的應用場景。 例如，偶極子天線具有較好的輻射效能和穩定性，適用於一般的無線通訊設備； 而單極子天線則具有更小的尺寸和更低的成本，適合用於小型化、低成本的應用場景。

在實際應用中，PCB天線的設計和優化是一項關鍵任務。 設計師需要根據具體的無線通訊標準、設備尺寸、效能要求等因素，選擇合適的天線形式和參數，並進行詳細的模擬和測試。 通過不斷優化天線設計，可以提高無線通訊設備的效能、穩定性和可靠性。

除了設計優化外，PCB天線的製作和安裝也是一項重要工作。 製作過程中需要確保PCB板的質量、導體圖案的精度和一致性等因素，以保證天線的效能。 安裝時則需要考慮天線的位置、方向、阻抗匹配等問題，以確保天線能够有效地與無線通訊設備的其他部分集成。

隨著無線通訊科技的不斷發展和進步，PCB天線也面臨著新的挑戰和機遇。 一方面，新的無線通訊標準和科技對天線的效能提出了更高的要求； 另一方面，隨著PCB板製造技術的不斷進步和成本的不斷降低，PCB天線也將在更多的領域得到應用。

PCB天線作為現代無線通訊設備中的重要組成部分，其設計和應用涉及到多個領域的知識和科技。 通過不斷的研究和創新，我們可以期待PCB天線在未來無線通訊領域發揮更加重要的作用。 同時，也需要關注PCB天線在實際應用中可能面臨的問題和挑戰，如電磁干擾、天線匹配等問題，並採取相應的措施加以解决。

在實際應用中，PCB天線還需要與其他無線通訊設備組件進行配合，如射頻收發器、濾波器、功率放大器等。 囙此，對於PCB天線的設計和應用，需要具備全面的無線通訊知識和科技背景。 同時，也需要關注無線通訊科技的發展趨勢和市場需求，不斷推陳出新，為無線通訊領域的發展做出貢獻。

PCB天線作為現代無線通訊設備中的重要組成部分，其設計、製作和應用涉及到多個領域的知識和科技。 通過不斷的研究和創新，我們可以期待PCB天線在未來無線通訊領域發揮更加重要的作用，為人們的生產和生活帶來更加便捷和高效的通信體驗。
