高頻電路板

高頻電路板 - Taconic TLY-5 PCB

高頻電路板

高頻電路板 - Taconic TLY-5 PCB

  • Taconic TLY-5 PCB
  • Taconic TLY-5 PCB

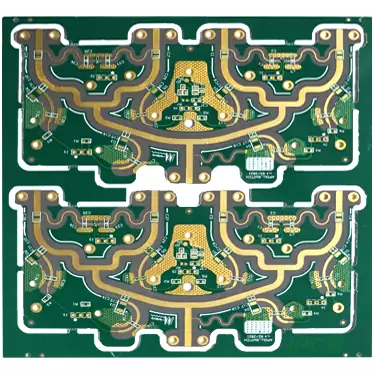

    Taconic TLY-5 PCB

    材質:Taconic TLY-5

    層數:1L-16L

    TLY-5 dk:2.2

    TLY-5 df:0.0009

    基底銅厚:0.5oz

    外層銅厚:1oz

    TLY-5厚度:10mil、20mil、30mil、60mil

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、鍍金

    應用:微帶線、雷達、飛彈


    產品說明 技術資訊

    Taconic TLY-5 RF PCB板由非常輕的紋理玻璃纖維和PTFE製成,尺寸比短切纖維增強PTFE複合材料更穩定。 TLY-5RF PCB材料中的紋理基體可生產具有更高機械穩定性的電路板,適合大規模製造。低損耗因數可以成功部署在 77 GHz 設計的汽車雷達應用和毫米波頻率的其他天線。


    Taconic TLY-5特性:極低DK基材、穩定尺寸、最低DF、低吸濕率、高銅剝離強度、均勻DK、雷射燒蝕能力。


    Taconic TLY-5 應用:汽車雷達、衛星/蜂窩通訊、功率放大器、LNB、LNA、LNC、航空航天、Ka、E 和 W 頻段應用。

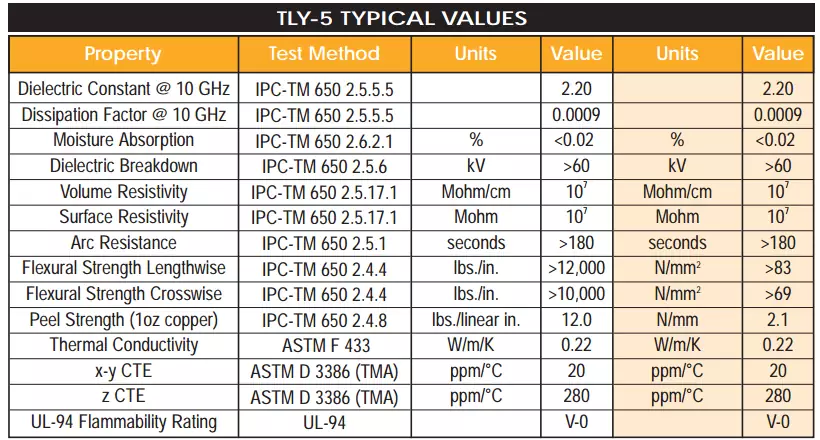

    Taconic TLY-5 資料表


    Taconic TLY-5 與 Rogers 5880


    Taconic TLY-5和Rogers 5880是市面上常見的兩種高效能高頻電路板材料,常用於高頻和微波應用。儘管它們的技術規格相似,但在實際應用中仍然存在細微的差異。


    從電氣性能角度來看Taconic TLY-5 和 Rogers 5880 都具有低介電常數 (Dk=2.2) 和損耗因數 (Df=0.0009),使其非常適合高達毫米波頻率的應用。然而,根據具體頻率和應用的不同,這兩種材料的反應可能會略有不同。例如,TLY-5由於其極低的吸水率和卓越的結構穩定性,在高濕度環境和需要精確尺寸控制的應用中表現更好。


    綜合考慮物理性能和加工條件,TLY-5採用紋理玻璃纖維製成,提供更高的機械穩定性,適合大規模生產。 Rogers 5880 以其優異的銅箔附著力和加工靈活性而聞名。此外,PCB製造商的庫存狀況和交貨週期也是設計人員在選擇材料時需要考慮的因素。 Taconic TLY-5和Rogers 5880的訂購週期也影響高頻電路板客戶的最終選擇。


    從應用範圍來看,Taconic TLY-5和Rogers 5880都具有廣泛的適用性,從航空到汽車雷達系統,再到通訊設備。然而,根據特定的設計要求和最終產品的預期用途,一種材料可能比另一種材料更適合特定的應用場景。


    儘管Taconic TLY-5和Rogers 5880在多個方面具有相似的特性,但它們在實際應用中仍然表現出獨特的優勢。材料的選擇取決於特定的設計要求、預算限制和供應鏈考量。


    材質:Taconic TLY-5

    層數:1L-16L

    TLY-5 dk:2.2

    TLY-5 df:0.0009

    基底銅厚:0.5oz

    外層銅厚:1oz

    TLY-5厚度:10mil、20mil、30mil、60mil

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、鍍金

    應用:微帶線、雷達、飛彈



    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。
