高頻以及5G和毫米波雷達有什麼區別?
2022-07-29
View:33
Author:      Share



自從華為開發出高速、大容量的下一代通信標準“5G”以來,隨著相容5G的智慧手機的推出,它開始真正走進我們的生活。那麼我們來瞭解一下5G高頻和毫米波雷達的區別,PCB5G行業中的變化方式,以及用於各種用途的PCB線路板

1
、什麼是下一代通信標準“5G”

5G
主要有以下三個變化:

1.
多個同時連接;

2
、超高速與大容量;

3.
低延遲。

4G相比,通信速度是20倍,延遲是1/10,同時連接數是10倍。 4G的通訊速度是3G15倍。當時我覺得4G很快。)

5G
對於以前的標準來說太快了。關鍵是可以無延遲地完成大容量通信和多個連接。這將使遠端醫療成為可能,提供高清VR遊戲和電影,結合大量感測器資訊和影像處理功能,實現自動駕駛和智慧城市。

一、高頻及5G與毫米波的區別

用於5G通信的頻段和稱為毫米波的頻段都是高頻。 5G使用的頻段分為Sub6和毫米波。 Sub6是低於6GHz的頻段,可以通過應用與4GLTEWi-Fi)相同的通信技術來實現。但在Sub6頻段中,超高速、大容量通信並沒有明顯提升。

超高速、大容量的特點,歸功於毫米波頻段的特性。

一般來說,毫米波是超過30GHz以上的頻率,但由於28GHz5G通信頻段接近毫米波,所以無區別地稱為毫米波。

1
高頻基板的替代材料

為了滿足毫米波範圍,必須降低絕緣材料的介電損耗。介電損耗是指當交流電場施加到電介質時,能量作為熱量的損耗,這會導致信號劣化。尤其是在毫米波區域,由於介電損耗引起的信號劣化影響很大,因此選擇印刷電路板的絕緣材料非常重要。

氟碳樹脂是具有低傳輸損耗的代表性樹脂,以鐵氟龍和聚四氟乙烯著名。它具有優良的耐熱性、耐濕性和耐化學性,但太硬在製造印刷電路板時可加工性差。 LCP(液晶聚合物)是另一種傳輸損耗低的材料,但其缺點是熱塑性高,並且由於在制板時的高溫加工而產生缺陷。

目前,各家公司都在開發毫米波區域傳輸損耗低的樹脂材料。

例如松下的MEGTRON6用作CCL(覆銅箔層壓板)的基材,並且在基板製造過程中比鐵氟龍具有更好的加工性。

即使是支援高頻的產品,也不一定要使用上面介紹的傳輸損耗低的材料來製造整個印刷電路板的絕緣層。有一種方法是僅使用高頻電路層或僅使用發射無線電波的RF模組部分作為傳輸損耗的基板。

5G
通訊用的是什麼板?

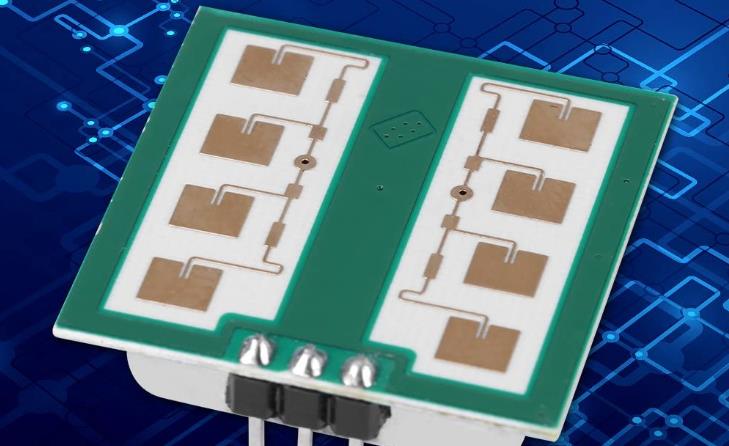

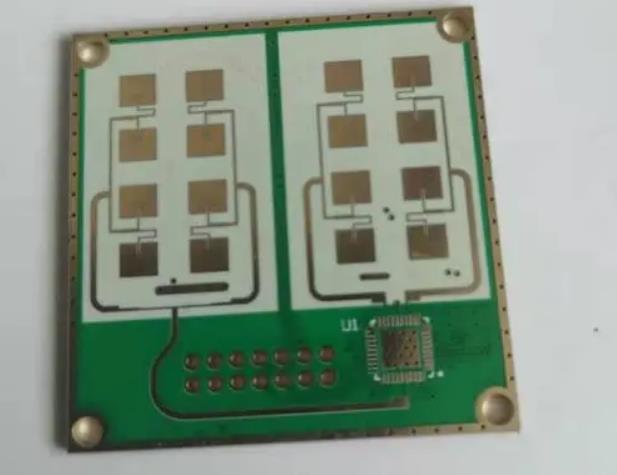

印刷電路板用於基站中以發送和接收 5G 無線電波、5G 智慧手機、用於實現智慧城市的各種監控感測器以及用於自動駕駛的雷達。大多數基站板都是具有多層絕緣層和圖案層的高通量通孔板,用於 5G 通信的 RF 模組安裝在 5G 智慧手機和監視感測器之中,而且該板通常具有超高密度任何層板的規格。大多數用於自動駕駛的雷達具有相對較大的組合板規格。



總結

對於高頻應用,截至2020年,研究階段涉及的部分較多,部分領域尚無明確方向。但是,隨著5G通信在世界各國的實際應用,我們預計會有很多產品將以更快的速度商業化。等到基站基礎設施準備好了,我想所有的設備都配備了5G通信模組,這將為我們提供更加便利的生活。
