  • 24層 通訊背板

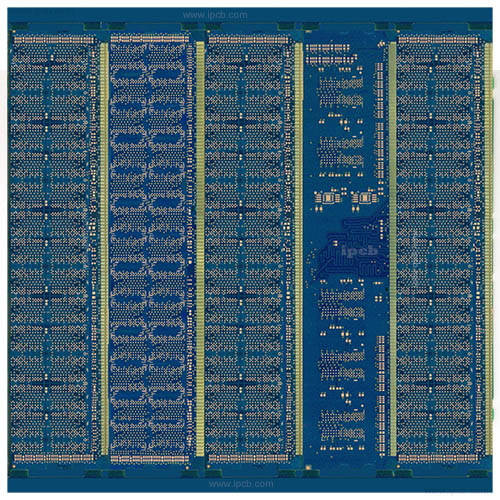

    24層 通訊背板

    品名:24層通訊背板

    基板:Panasonic m6

    層別:24L

    成品板厚:2.0 mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    最小線寬/線距:6/6 mil(150 / 150 μ m)

    產品應用:通訊基站背板

    產品說明 技術資訊

    通訊背板PCB選擇iPCB的五個理由

    1、選擇 Rogers.Taconic.Arlon。 Nelco.Isola、Panasonic等頂級高頻PCB材料、高速PCB材料

    2、等離子等離子脫膠機專為通訊PCB配套,可生產普通PCB廠少有的表面處理工藝:鍍銀、鍍錫、鍍銀、鍍錫

    3、成熟的高頻PCB混壓技術:FR4+PTFE、FR4+408hr、FR4+Rogers、陶瓷+fr43mil/3mil,阻抗容差可控制在±5%以內

    4、30多人的研發團隊在高頻PCB材料和高速PCB材料方面擁有豐富的經驗,確保產品性能穩定

    5、通過ISO體系認證,嚴格按照國際質量體系標準控制,嚴格執行質量PDCA循環流程,持續改進產品性能


    PCB設計如果需要將多個板連接到一個較大的系統中並在它們之間提供互連,則可能會使用背板來排列這些板並進行級聯。 背板是高級板,它借鑒了高速設計,機械設計,高壓/大電流設計甚至RF設計中的某些元素。 這些板通常用於關鍵任務防禦系統,電信系統和資料中心。 他們採用自己的一套標準,這些標準超出了IPC的可靠性要求。


    儘管背板遵循許多其他PCB所不具備的特定標準,但許多PCB設計人員都熟悉佈局和佈線所涉及的概念。 起初,大量的連接器和網絡以及典型背板上的狹窄空間似乎很困難。 儘管如此,一些簡單的策略仍可以幫助您保持組織結構並完成背板設計,同時確保高可靠性。 我的希望是,您將學習一些在佈線和佈局方面實現下一個背板設計的策略,以平衡可靠性和信號完整性。 沒有更多的內容,讓我們跳入PCB設計的這一豐富領域。


    關於背板設計

    背板設計,佈局和佈線入門需要採取多種角度。 這些設計可能很困難,因為您可能會發現自己在空間和層數有限的情况下管理大型板上的數千個連接。 此外,背板可能實際上參與了向子卡的供電,並且每個子卡可能正在通過各種高速設備拉動多個安培電流。 這意味著您的背板可能需要支持約100 A的電流。


    由於背板的主要功能是在大型系統中的多個板之間提供連接,囙此一切都圍繞著您將要使用的連接器展開,而這些連接器正是您設計的起點。 以下是背板設計中涉及的一些基本任務:


    背板引脚排列:第一步是確定連接器上的引脚排列,以支持所需的路由拓撲。

    背板機械要求:除了正確放置子板連接器之外,導銷還用於確保正確的配合和結構完整性。 該清單底部的影像顯示了與背板連接器一起使用的典型導銷。

    背板資料選擇:對於高速背板,這是設計過程中的關鍵點。 由於背板可能非常大,囙此任何需要在整個平面上傳播的訊號都可能會遭受重大損失。 需要具有緊密玻璃編織的低損耗層壓板,以最大程度地减少長互連上的插入損耗。

    背板電源和接地:對於需要為大量子板提供高功率的背板,您將需要有助於保持低溫的電源和接地策略。 不同平面層上的接地/電源平面佈置還應為隔離在電路板上的高速訊號提供隔離。

    背板層數:背板所需的層數將取決於平面層數以及所需的訊號層數。 背板最多可以有24層,厚度為幾毫米,可以滿足所有設計要求。


    上面的要點與任何其他高速設計中需要考慮的要點相同。 但是,一旦您在背板上工作,情况就會有所不同,因為連接器的引脚排列會限制佈線。 這是背板設計的重要組成部分,應仔細計畫。

    全部涉及連接器,引脚分配和佈線

    初始設計階段的大部分重點將放在背板上的連接器上。 選擇連接器(包括用於背板連接器)既是一門藝術,也是一門科學,這些連接器將成為信號完整性的主要决定因素。 為了確保訊號在連接器跟踪介面處不會過度衰减,模擬非常重要。

    連接器中的引脚排列也很重要,因為它有助於簡化每一層的佈線。


    特別是,您的引脚排列應實現兩個目標:

    它的設計應防止在將給定層上的訊號路由到背板匯流排上的所有連接器時彼此交叉。 如果做得正確,您可能可以消除一些訊號層。

    理想情况下,當到達每個連接器上的插針時,佈線應該在整個背板(大部分水准)上流暢。

    最好以逐行的管道完成,類似於下麵顯示的差分對路由。 請注意,每個連接器上的引脚如何在每一列中錯開,從而允許差分對中的走線進入連接器引脚的行之間。 如果所有引脚都在同一列中,那麼我需要2層而不是1來進行如下所示的佈線。

    考慮到所有這些設計要求,我發現很難在我的第一個背板中實現所有這些平衡,而且我們甚至沒有進行初始組件佈置。 您在組件佈置方面不會有很大的自由度,但是只要將引脚排列在整個連接器中並保持一致,就可以在通過底板路由訊號時使事情井井有條。 幫助您成功的其他一些技巧包括:


    通過高速訊號的跳變最小化。 每個通孔都會新增互連的插入損耗,並且需要盡可能减少插入損耗。

    通過過渡進行高速反鑽。 反向鑽孔會新增成本,但會最大程度地减少長輸電線上的短截線不連續性。

    不要害怕倒地。 使用接地倒流有助於在不同的高速走線組之間進行隔離,確保一致的阻抗曲線,並為高回流電流提供充足的導體。

    使所有未使用的訊號層成為平面層。 如果您要通過背板供電,請不要擔心將額外的電源板丟入疊層中。 在多個電源層之間分配電流有助於保持PDN冷卻。


    背板設計需要多個專業才能成功。 但是,如果您擁有合適的設計師團隊和一整套設計工具,您將能够完成背板設計,並為背板生產做好準備。

    品名:24層通訊背板

    基板:Panasonic m6

    層別:24L

    成品板厚:2.0 mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金

    最小線寬/線距:6/6 mil(150 / 150 μ m)

    產品應用:通訊基站背板


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
