iPCB公司有足夠的厚銅線圈pcb生產經驗。 ipcb公司採用低阻測試,保證線圈電源模塊PCB的可靠性
PCB低阻測試儀
精湛的PCB生產工藝,內外層銅厚4oz,孔銅≥70UM,採用VCP電鍍線生產PCB,有效滿足客戶要求。
環形線圈是PCB佈線過程中有時要用到的一種走線管道,其主要作用一種是電感,一種是變壓器及天線等。
線圈PCB應注意
1、相對於常規的其它線路,環形線圈是同一個通路,對於環形線間相連的地方沒法測出短路的,囙此要求線寬線距要求0.254mm(極限0.15mm,但要求線圈蓋油)。
2、對於線圈露銅的,只能做沉金工藝(沉金相對平整,且厚薄公差少)
3、對於線圈露銅的,不建議做噴錫工藝(噴錫厚薄公差大,易粘連)
4、線圈被油墨蓋住的,可以做噴錫或沉金工藝。

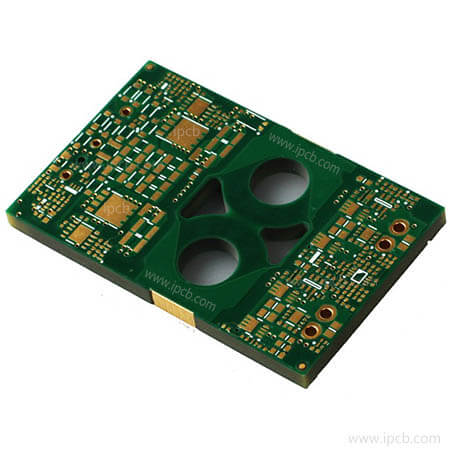

品名:14L厚銅電路板
基板:EM827
層別:14L
成品板厚:4.0mm
鍍銅厚度:4oz(140 μ m)
表面處理:化學金
孔壁鍍銅厚度:2oz(70 μ m)
產品應用:大功率電源供應器
對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
我們會非常迅速地做出回應。
