羅傑斯 RO4360G2 高頻材料規格

羅傑斯高頻PCB RO4360G2和RO4730G3的DK值相差較大。 RO4360G2 為 6.15,RO4730G3 為 3.0。 所以RO4360G2適合小體積設計,高Dk可以節省電路板。

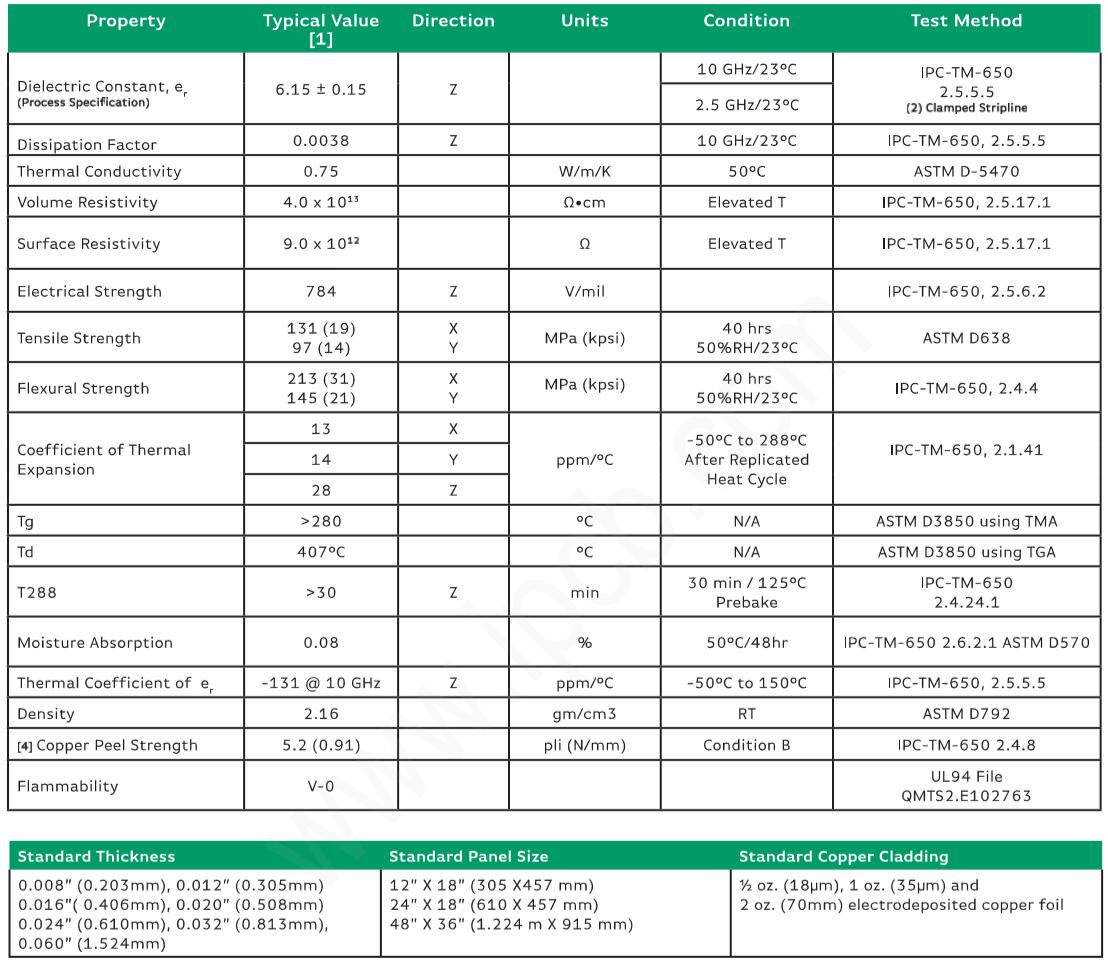

羅傑斯 RO4360G2 材料規格

Rogers RO4360G2 material specification

羅傑斯 RO4360G2 PCB 材料是 6.15 Dk、低損耗、玻璃增強、碳氫化合物陶瓷填充的熱固性材料,可提供性能和加工簡易性的理想平衡。羅傑斯 RO4360G2 PCB 材料擴展了羅傑斯的高性能材料組合,為客戶提供了一種無鉛工藝能力的產品,並提供更好的剛性以提高多層射頻 PCB 結構的可加工性,同時降低材料和製造成本。


羅傑斯 RO4360G2 PCB 材料工藝與 FR-4 相似,並且與自動化組裝兼容。它們具有用於設計靈活性的低 Z 軸 CTE,並且具有與所有 RO4000 產品線相同的高 Tg。 RO4360G2 層壓板可與 RO4400 預浸料和低 Dk RO4000 層壓板搭配使用,用於多層 PCB 設計。


Rogers RO4360G2 PCB 材料,Dk 為 6.15(設計 Dk 6.4),允許設計人員在尺寸和成本至關重要的應用中減小電路尺寸。對於從事功率放大器、貼片天線、地面雷達和其他通用射頻應用等設計的工程師來說,它們是最有價值的選擇。


特徵

Dk 為 6.15 +/- 0.15

10 GHz 時的低損耗因數為 0.0038

0.75 W/(m-K) 的高導熱率

28 ppm/°C 時的低 Z 軸熱膨脹係數

高於 280 °C TMA 的高 Tg


如果您需要微波射頻 PCB,請單擊此處微波電路。
