PCB材料 - 射頻PCB材料F4BM-1/2技術規格

F4BM-1/2是由玻璃編織布、粘合膜、特氟龍樹脂和聚四氟乙烯薄膜層壓而成，按照科學的配方和嚴格的工藝流程。 該產品在電氣性能上較F4B系列具有一定的優勢（介電常數範圍更廣、介電損耗角正切更低、電阻增大、性能更穩定）。

F4BM 聚四氟乙烯印刷電路板

射頻PCB材料F4BM PTFE PCB

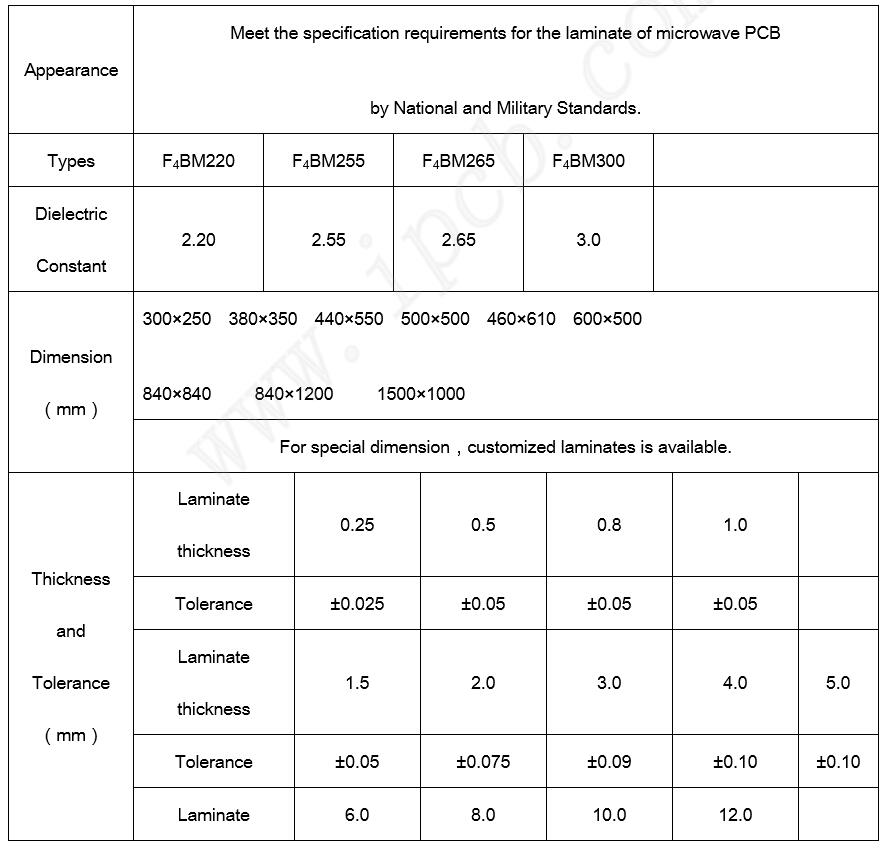

介電常數：2.20 2.55 2.65 3.0

尺寸（mm）： 300×250 380×350 440×550 500×500 460×610 600×500 840×840 840×1200 1500×1000

對於特殊尺寸，可提供定制層壓板。

層壓板厚度(mm)：0.25 0.5 0.8 1.0 1.5 2.0 3.0 4.0 5.0 6.0 8.0 10.0 12.0
