網路攝像機是一種結合傳統攝像機與網路技術所產生的新一代攝像機,它可以將視頻影像通過網絡傳至地球另一端,且遠端的瀏覽者不需用任何專業軟件, 只要標準的網絡瀏覽器(如“Microsoft IE或Netscape)即可監視其視頻影像。網路攝像機一般由鏡頭、圖像感測器、聲音感測器、訊號處理器、A/D轉換器、編碼晶片、主控晶片、網絡及控制介面等部分組成。
網路攝像機又叫IP CAMERA(簡稱IPC)由網絡編碼模塊和類比攝像機組合而成。 網絡編碼模塊將類比攝像機採集到的類比視訊訊號編碼壓縮成數位信號,從而可以直接接入網路交換及路由設備。 網路攝像機內寘一個嵌入式晶片,採用嵌入式即時操作系統。
網路攝像機是傳統攝像機與網路視頻科技相結合的新一代產品。 攝像機傳送來的視訊訊號數位化後由高效壓縮晶片壓縮,通過網絡匯流排傳送到Web服務器。 網絡上用戶可以直接用瀏覽器觀看Web服務器上的攝像機影像,授權用戶還可以控制攝像機雲台鏡頭的動作或對系統配寘進行操作。 網路攝像機能更簡單的實現監控特別是遠程監控、更簡單的施工和維護、更好的支持音訊、更好的支持報警聯動、更靈活的錄影存儲、更豐富的產品選擇、更高清的視頻效果和更完美的監控管理。 另外,IPC支持WIFI無線接入、3G接入、POE供電(網絡供電)和光纖接入。
IP網路攝像機是基於網絡傳輸的數位化設備,網路攝像機除了具有普通複合視訊訊號輸出介面BNC外,還有網絡輸出介面,可直接將攝像機接入本地局域網。
獨立式網絡攝影機,不需電腦即可使用網絡攝影機,同時具有安裝簡單和功能多樣化的特徵,內建管理網頁,無須藉由電腦便可獨立運作,可以使用IE瀏覽器去擷取或儲存遠程實时影像,采用標準網絡插頭RJ-45介面,具有許可權安全驗證功能,配合軟件可以實現更多的功能。 還一種可以不用網絡接,直接用802.11g或802.11b等其它標準連接到無線AP或無線路由器。
工作原理
網路攝像機除了具備一般傳統攝像機所有的圖像捕捉功能外,機內還內寘了數位化壓縮控制器和基於WEB的作業系統,使得視頻數據經壓縮加密後,通過局域網,Internet或無線網路送至終端用戶。 網路攝像機可以直接接入到TCP/IP的數位化網絡中,囙此這種系統主要的功能就是在聯網上面,通過互聯網或者內部局域網進行視頻和音訊的傳輸。
應用優勢
網路攝像機不僅可基於電腦局域網用於區域監控,如社區監控、辦公樓、銀行、商場等傳統地監控; 而且也能通過INTERNET用於新型地跨區域遠程監控及網上展示,遠程兒童及老人看護、無人值守通信機房監控、旅遊景點網上演播、產品網上展覽等。 還有一點就是現在3G的網速的提升,使得網路攝像機的前景一片光明。

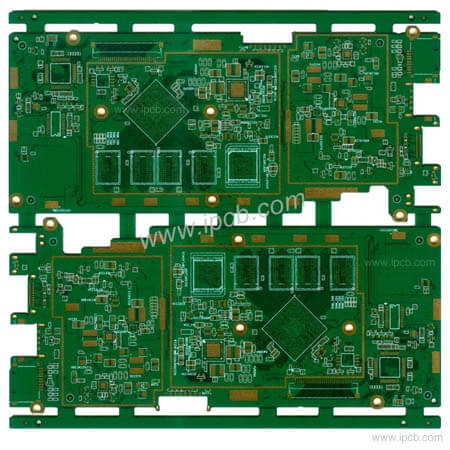

品名:網路攝影機電路板
基板:生益S1000-2 TG170 FR4
層別:8L
成品板厚:1.2mm
鍍銅厚度:1oz(35 μ m)
表面處理:化學金
最小線寬/線距:3/3 mil
最小孔徑:0.2mm(8mil)
特殊制程:HDI
疊構:1-2,5-6,7-8
產品應用:網路攝影機
