高頻電路板

高頻電路板 - RO4350B 高頻電路板

高頻電路板

高頻電路板 - RO4350B 高頻電路板

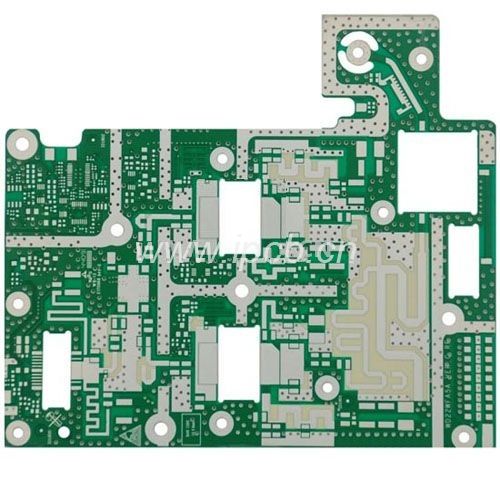

  • RO4350B 高頻電路板
    RO4350B 高頻電路板

    基板:羅傑斯 Rogers RO4350B

    介電常數 : 3.48

    層別:2Layers

    基板厚度:0.762mm

    導熱係數 :0.69w/m.k

    防火等級:94V-0

    成品厚度:0.8mm

    鍍銅厚度: 1 oz (35μm)

    表面處理: 化學銀

    產品應用: 無線通訊產品

    產品說明 技術資訊

    Rogers RO4350B是一種介電常數為3.48的碳氫化合物與陶瓷粉填充的高頻電路板,主要應該在高頻PCB領域。


    RO4350B優勢

    1、低DF。

    2、低DK隨溫度波動。

    3、Z軸熱膨脹係數低。

    4、內部膨脹係數低。

    5、低DK公差。

    6、不同頻率下的穩定電力特性。

    7、易於批量生產和與FR4材料多層混合,性價比高。

    更多了解可點擊打開:羅傑斯 RO4350B PCB 材料規格

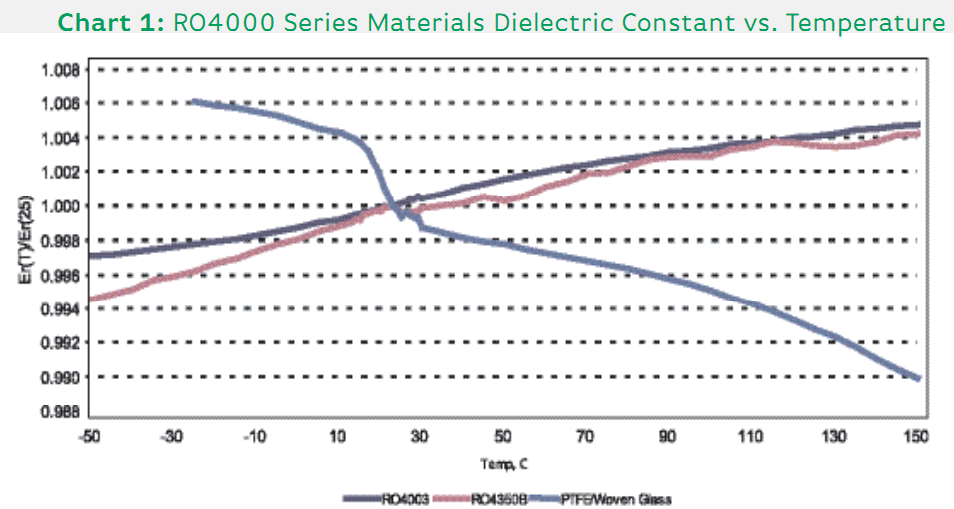

    RO4000系列資料介電常數與溫度

    RO4000系列資料介電常數與溫度

    RO4350B高頻/微波PCB應用

    高頻PCB印刷電路板(RF PCB)是PCB行業中越來越多使用的技術。

    1、高頻PCB,工作頻率100 MHz以上。

    2、微波PCB,工作頻率高於2GHz。

    RO4350B高頻/微波PCB用於不同的應用,如遙控(無線控制)、安全、智能手機、感測器等。

    5G技術越來越多地應用這些高頻PCB。


    愛彼電路要求按照高品質標準進行製造,並根據應用選擇正確的高頻電路板材料。

    瞭解各種高頻材料的特性是很重要的。選擇合適的資料可能是RF PCB生產過程中最關鍵的决定。比如,羅傑斯高頻板材RO4350B的介電常數穩定性比較高,標準值採用10GHz頻率下測試值為3.48,隨頻率升高介電常數會下降,24GHz頻率下介電常數相比10GHz頻率下降0.01,也就是說24GHz頻率下的RO4350B的介電常數為為3.47。

    我們可以快速回應,無最低起訂量要求,提供多樣化服務,可實現快速PCB打板。


    RO4350B是具性價比的高頻板料。 研發的射頻工程師希望電特效能好則好,能穩定就穩定。 而從公司產品角度出發,則是東西越便宜越好。 而且現在通訊設備的小型化要求越來越無止境,迫使射頻電路和數位電路無法不進行混合設計。 於是選擇出現了:RO4350B和FR4該如何選擇呢? RO4350B做為高頻板材,其高頻電特性好於FR4,但其價格也高於FR4。

    可以這樣的解決方案:RO4350B和FR4的混壓! 只需將設備的射頻器件部分放在RO4350B這面,數位器件部分放在FR4這面。

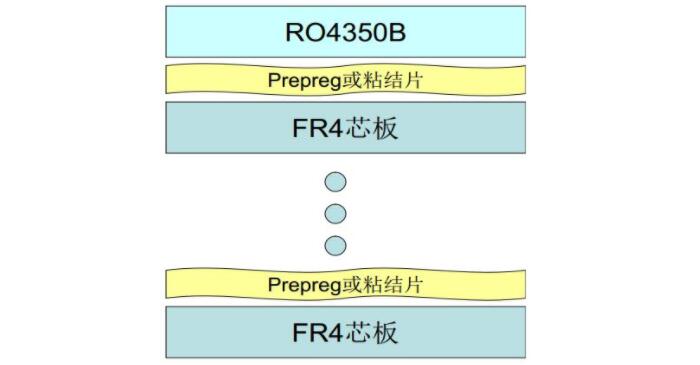

    RO4350B和FR4的混壓結構

    RO4350B和FR4的混壓結構

    RO4350B其不僅具有良好的高頻效能,射頻損耗低等優良的電特性。 RO4350B生產成本低並且可以和FR4多層混壓等優秀的其它特性,RO4350B稱得上是一種高性價比的射頻板材。

    基板:羅傑斯 Rogers RO4350B

    介電常數 : 3.48

    層別:2Layers

    基板厚度:0.762mm

    導熱係數 :0.69w/m.k

    防火等級:94V-0

    成品厚度:0.8mm

    鍍銅厚度: 1 oz (35μm)

    表面處理: 化學銀

    產品應用: 無線通訊產品
